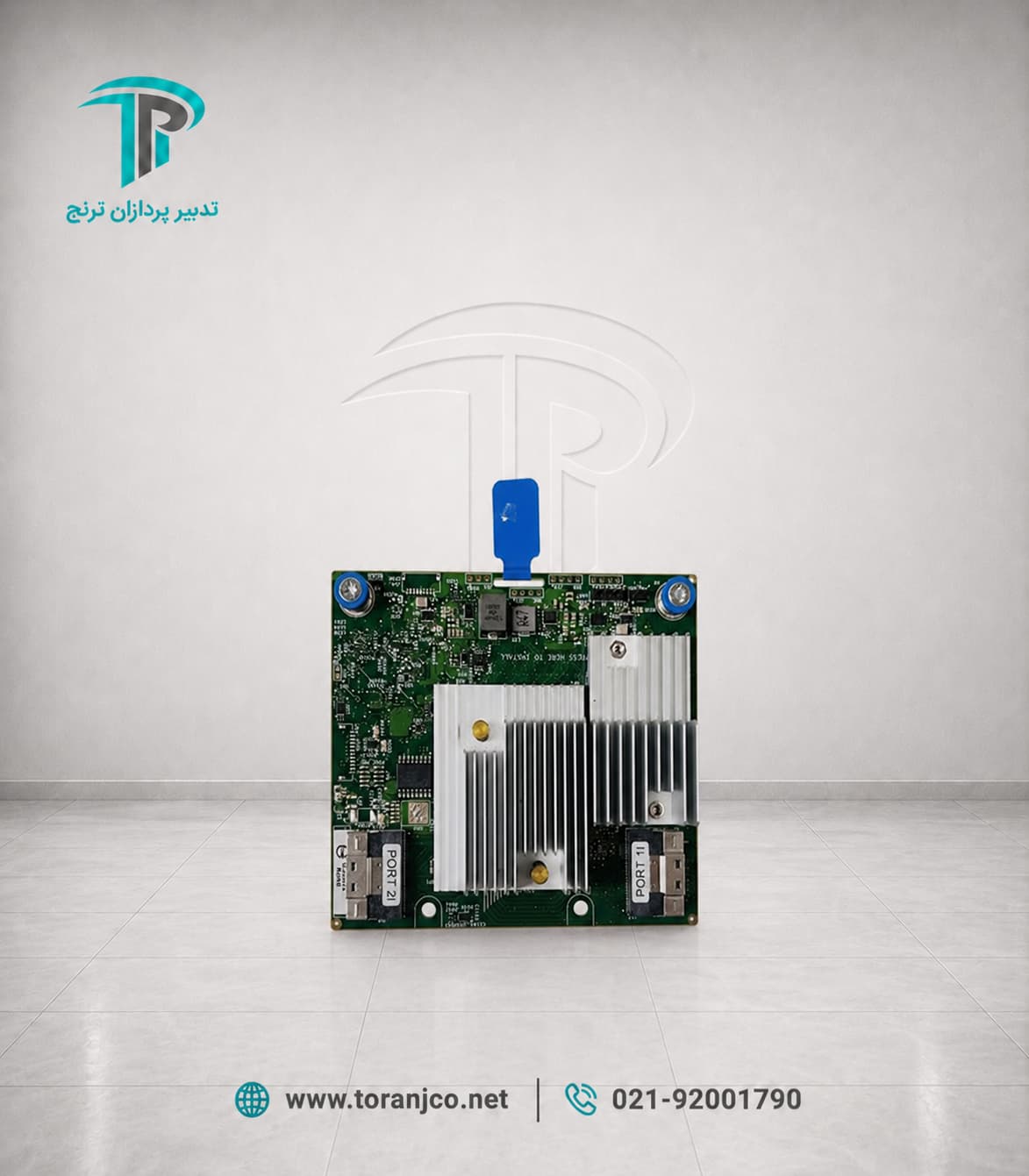

رید کنترلر HPE MR416i-a Gen10 Plus x16 Lanes 4GB Cache NVMe/SAS 12G Controller

ویژگی‌های کلیدی

خانواده HPE MR Gen10 Plus
مبتنی بر فناوری Broadcom MegaRAID
دارای 16 مسیر داخلی Tri-Mode
دو کانکتور x8 SlimSAS
فرم‌فکتور Type-a Modular
رابط میزبان PCI Express 4.0 x8
دارای 4GB حافظه کش FBWC
پشتیبانی از Write-Back و Read-Ahead Cache
پشتیبانی از NVMe با سرعت حداکثر 16Gb/s
پشتیبانی از SAS با سرعت حداکثر 12Gb/s
پشتیبانی از SATA با سرعت حداکثر 6Gb/s
قابلیت مدیریت حداکثر 16 درایو
پشتیبانی از حداکثر 64 Logical Drive
پشتیبانی از RAID 0، 1، 5، 6، 10، 50 و 60
پشتیبانی از حالت ترکیبی RAID و HBA
فناوری FASTPATH برای شتاب‌دهی SSD
پشتیبانی از Hot Spare و Automatic Rebuild
پشتیبانی از Self-Encrypting Drive
مجهز به Hardware Root of Trust
مدیریت با HPE MRSA و StorCLI
مناسب برای سرورهای منتخب HPE Gen10 Plus

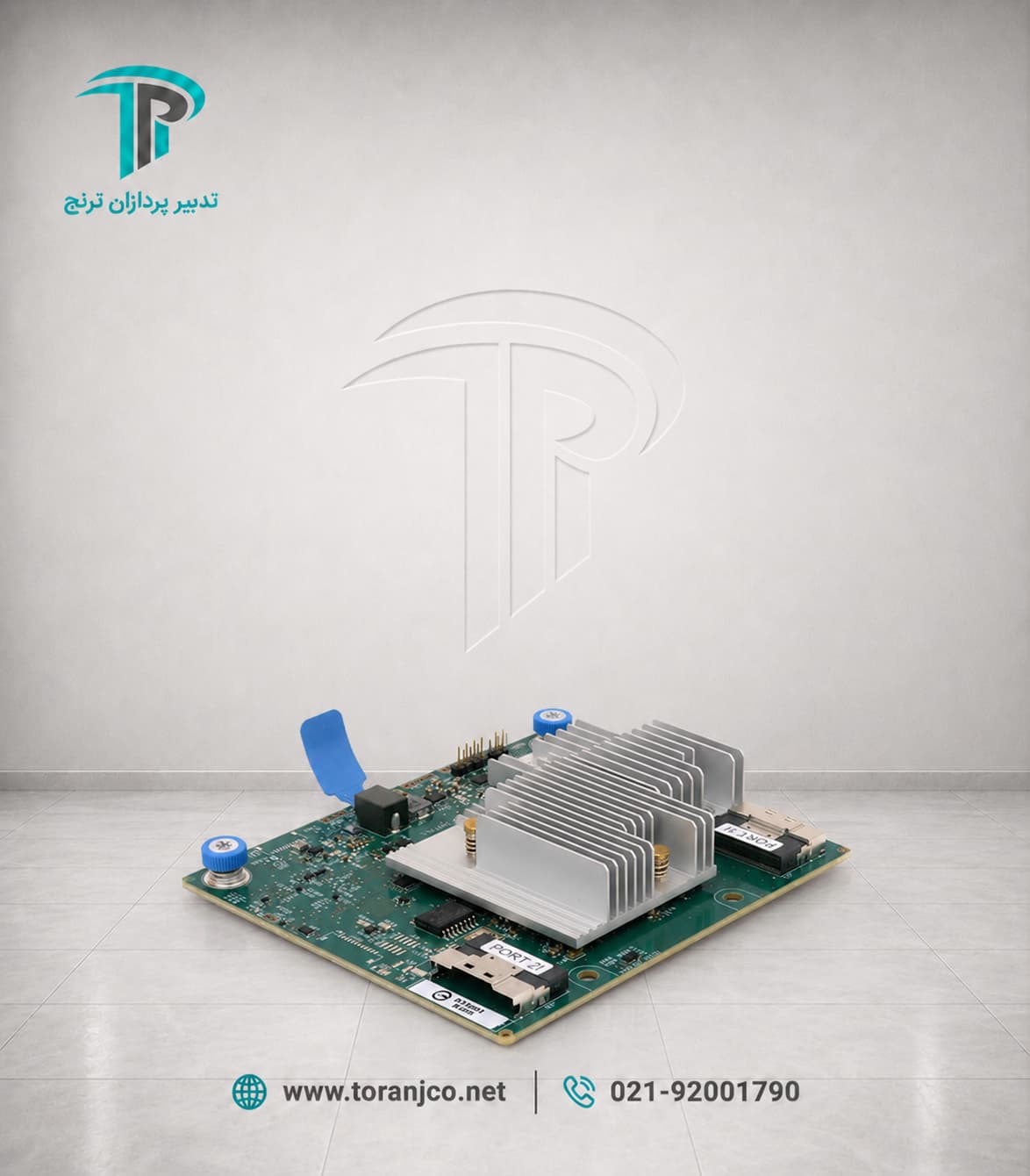

کنترلر RAID سرور HPE MR416i-a Gen10 Plus با پارت نامبر P26279-B21

معرفی کنترلر HPE MR416i-a Gen10 Plus

کنترلر HPE MR416i-a Gen10 Plus یک RAID Controller سخت‌افزاری از خانواده HPE MR است که بر پایه فناوری Broadcom MegaRAID طراحی شده است. این محصول برای مدیریت حرفه‌ای درایوهای داخلی سرور و ایجاد آرایه‌های RAID در محیط‌های سازمانی استفاده می‌شود.

وجود 16 مسیر داخلی و پشتیبانی از سه پروتکل NVMe، SAS و SATA باعث می‌شود این کنترلر برای پیکربندی‌های متنوع ذخیره‌سازی مناسب باشد. مدل MR416i-a در اسلات اختصاصی Type-a سرور نصب می‌شود و برخلاف مدل MR416i-p، یکی از اسلات‌های استاندارد PCIe توسعه را اشغال نمی‌کند.

معماری Tri-Mode و پشتیبانی از درایوها

MR416i-a از معماری Tri-Mode پشتیبانی می‌کند و در پیکربندی‌های سازگار می‌تواند با درایوهای زیر کار کند:

SSDهای NVMe

HDD و SSDهای SAS

HDD و SSDهای SATA

سرعت رابط‌های پشتیبانی‌شده شامل NVMe با سرعت حداکثر 16Gb/s، SAS با سرعت 12Gb/s و SATA با سرعت 6Gb/s است. امکان استفاده از هر نوع درایو به مدل Backplane، Drive Cage، کابل‌ها و پیکربندی دقیق سرور بستگی دارد.

شانزده مسیر داخلی ذخیره‌سازی

این کنترلر دارای 16 مسیر داخلی Storage و دو کانکتور x8 SlimSAS است. در پیکربندی استاندارد می‌تواند حداکثر 16 درایو فیزیکی و 64 Logical Drive را مدیریت کند.

وجود 16 مسیر داخلی، MR416i-a را برای سرورهای دارای 8 یا 16 محفظه درایو و آرایه‌های چنددرایوه مناسب می‌کند. تعداد واقعی Driveهای قابل اتصال باید براساس QuickSpecs مدل سرور بررسی شود.

حافظه کش 4 گیگابایتی FBWC

کنترلر HPE P26279-B21 به 4GB Flash-Backed Write Cache مجهز است. حافظه کش، درخواست‌های ورودی و خروجی را موقتاً نگهداری و بهینه‌سازی می‌کند و به‌خصوص در RAIDهای دارای Parity مانند RAID 5 و RAID 6 اهمیت دارد.

مزایای حافظه کش چهار گیگابایتی:

کاهش تأخیر عملیات نوشتن
بهبود عملکرد RAID 5 و RAID 6
افزایش سرعت ماشین‌های مجازی
مدیریت بهتر درخواست‌های هم‌زمان
عملکرد مناسب‌تر پایگاه‌های داده
افزایش سرعت آرایه‌های SSD

این کنترلر از Write-Back و Read-Ahead Cache پشتیبانی می‌کند. برای استفاده ایمن از کنترلر Cacheدار، نصب HPE Smart Storage Energy Pack سازگار ضروری است.

رابط PCI Express 4.0 x8

ارتباط کنترلر با مادربرد سرور از طریق PCI Express Gen4 x8 انجام می‌شود. رابط PCIe نسل چهارم پهنای باند مناسبی برای انتقال هم‌زمان اطلاعات میان پردازنده و درایوهای متصل فراهم می‌کند.

فرم‌فکتور Type-a Modular باعث می‌شود کنترلر در محل اختصاصی Storage Controller نصب شود. این طراحی به حفظ اسلات‌های استاندارد PCIe برای کارت شبکه، Fibre Channel HBA یا سایر تجهیزات توسعه کمک می‌کند.

پشتیبانی از RAID

کنترلر MR416i-a از سطوح RAID زیر پشتیبانی می‌کند:

RAID 0
RAID 1
RAID 5
RAID 6
RAID 10
RAID 50
RAID 60

RAID 1 و RAID 10 برای محیط‌هایی مناسب هستند که عملکرد و دسترس‌پذیری اهمیت دارد. RAID 5 تعادلی میان ظرفیت و تحمل خرابی یک درایو ایجاد می‌کند و RAID 6 قابلیت تحمل خرابی هم‌زمان دو درایو را ارائه می‌دهد. RAID 50 و RAID 60 نیز برای آرایه‌های بزرگ‌تر قابل استفاده هستند.

حالت ترکیبی RAID و HBA

قابلیت Mixed Mode اجازه می‌دهد برخی درایوها در قالب RAID مدیریت شوند و بعضی دیگر به‌صورت HBA یا Pass-through مستقیماً در اختیار سیستم‌عامل قرار گیرند.

این قابلیت برای Software-Defined Storage، محیط‌های مجازی‌سازی و پیکربندی‌هایی که هم‌زمان به RAID سخت‌افزاری و دسترسی مستقیم به Drive نیاز دارند کاربردی است.

فناوری FASTPATH

کنترلر P26279-B21 از فناوری FASTPATH برای شتاب‌دهی عملکرد SSD پشتیبانی می‌کند. این فناوری مسیر پردازش برخی درخواست‌های I/O را بهینه کرده و می‌تواند تأخیر ذخیره‌سازی را در آرایه‌های مبتنی بر SSD کاهش دهد.

FASTPATH برای کاربردهایی مانند مجازی‌سازی، پایگاه‌های داده، زیرساخت دسکتاپ مجازی و برنامه‌های دارای Random I/O بالا مناسب است.

قابلیت‌های امنیتی

کنترلرهای HPE MR Gen10 Plus دارای قابلیت‌های امنیتی سخت‌افزاری مانند Hardware Root of Trust و Secure Boot هستند. این قابلیت‌ها به احراز اصالت Firmware و جلوگیری از اجرای Firmware دستکاری‌شده کمک می‌کنند.

پشتیبانی از Self-Encrypting Drive نیز امکان حفاظت از اطلاعات ذخیره‌شده روی درایوهای SED سازگار را فراهم می‌کند.

مدیریت کنترلر

مدیریت MR416i-a از طریق ابزارهای زیر انجام می‌شود:

HPE MR Storage Administrator
HPE StorCLI
UEFI System Utilities

MRSA یک رابط تحت وب برای ایجاد Array، مدیریت Logical Drive، مشاهده سلامت درایوها، مدیریت Hot Spare و بررسی خطاهای Storage ارائه می‌دهد. StorCLI نیز برای مدیریت خط فرمان و اجرای تنظیمات خودکار مناسب است.

سازگاری با سرورهای HPE

کنترلر HPE MR416i-a با سرورهای منتخب زیر سازگار است:

HPE ProLiant DL20 Gen10 Plus
HPE ProLiant DL360 Gen10 Plus
HPE ProLiant DL380 Gen10 Plus
HPE ProLiant DL325 Gen10 Plus v2
HPE ProLiant DL345 Gen10 Plus
HPE ProLiant DL365 Gen10 Plus
HPE ProLiant DL385 Gen10 Plus v2
برخی پیکربندی‌های DL360 Gen10 و DL380 Gen10

در مدل‌های DL360 Gen10 و DL380 Gen10 پشتیبانی این کنترلر به درایوهای SAS و SATA محدود است و NVMe از طریق کنترلر پشتیبانی نمی‌شود. سازگاری نهایی باید براساس شاسی، Backplane، کابل و QuickSpecs سرور بررسی شود.

کاربردهای کنترلر HPE P26279-B21

این کنترلر برای کاربردهای زیر مناسب است:

مجازی‌سازی VMware و Hyper-V
پایگاه‌های داده سازمانی
سرورهای فایل و Application
زیرساخت‌های Private Cloud
سیستم‌های ERP و CRM
آرایه‌های SSD و HDD
ایجاد RAID 5 و RAID 6
سرورهای Backup
سرویس‌های دارای فعالیت شبانه‌روزی
پیکربندی‌های ترکیبی RAID و HBA

مزایای کنترلر HPE MR416i-a

پشتیبانی از NVMe، SAS و SATA
دارای 16 مسیر داخلی
حافظه کش 4 گیگابایتی
پشتیبانی از RAIDهای پیشرفته
رابط PCIe Gen4 x8
فرم‌فکتور Type-a و حفظ اسلات‌های PCIe
قابلیت Mixed Mode
پشتیبانی از FASTPATH
مدیریت حداکثر 16 درایو و 64 Logical Drive
پشتیبانی از Hot Spare و Automatic Rebuild
مدیریت حرفه‌ای با MRSA و StorCLI
برخورداری از قابلیت‌های امنیتی سخت‌افزاری

جمع‌بندی

کنترلر HPE MR416i-a Gen10 Plus با پارت نامبر P26279-B21 یک RAID Controller سخت‌افزاری Tri-Mode برای سرورهای منتخب HPE ProLiant Gen10 Plus است. این محصول با 16 مسیر داخلی، حافظه کش 4 گیگابایتی، رابط PCIe 4.0 x8 و پشتیبانی از NVMe، SAS و SATA، گزینه‌ای مناسب برای زیرساخت‌های ذخیره‌سازی سازمانی محسوب می‌شود.

پشتیبانی از RAID 0، 1، 5، 6، 10، 50 و 60، حالت ترکیبی RAID/HBA، FASTPATH، Hot Spare و ابزارهای مدیریتی MRSA و StorCLI، این کنترلر را برای مجازی‌سازی، پایگاه‌های داده و سرویس‌های Enterprise مناسب می‌کند
