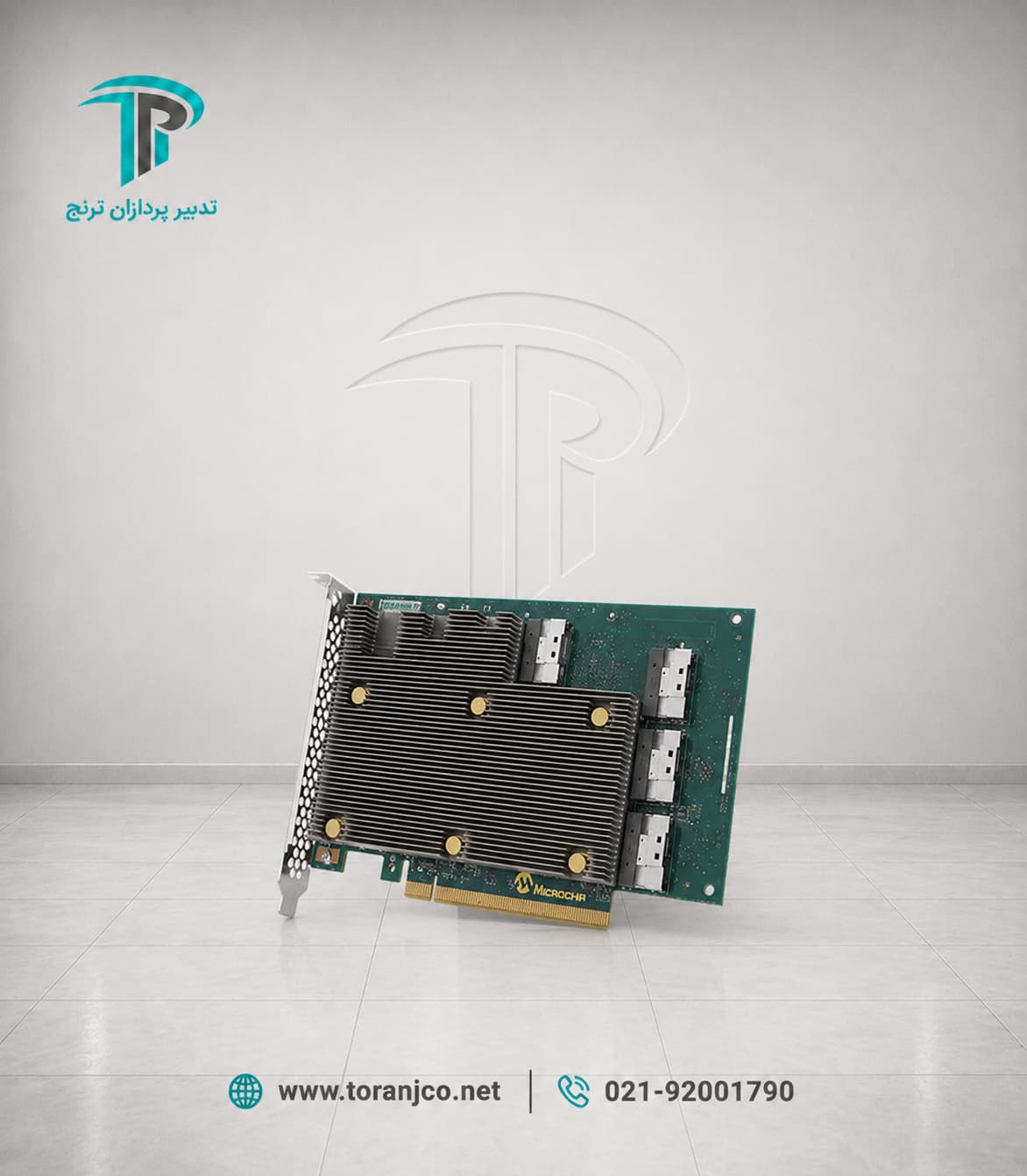

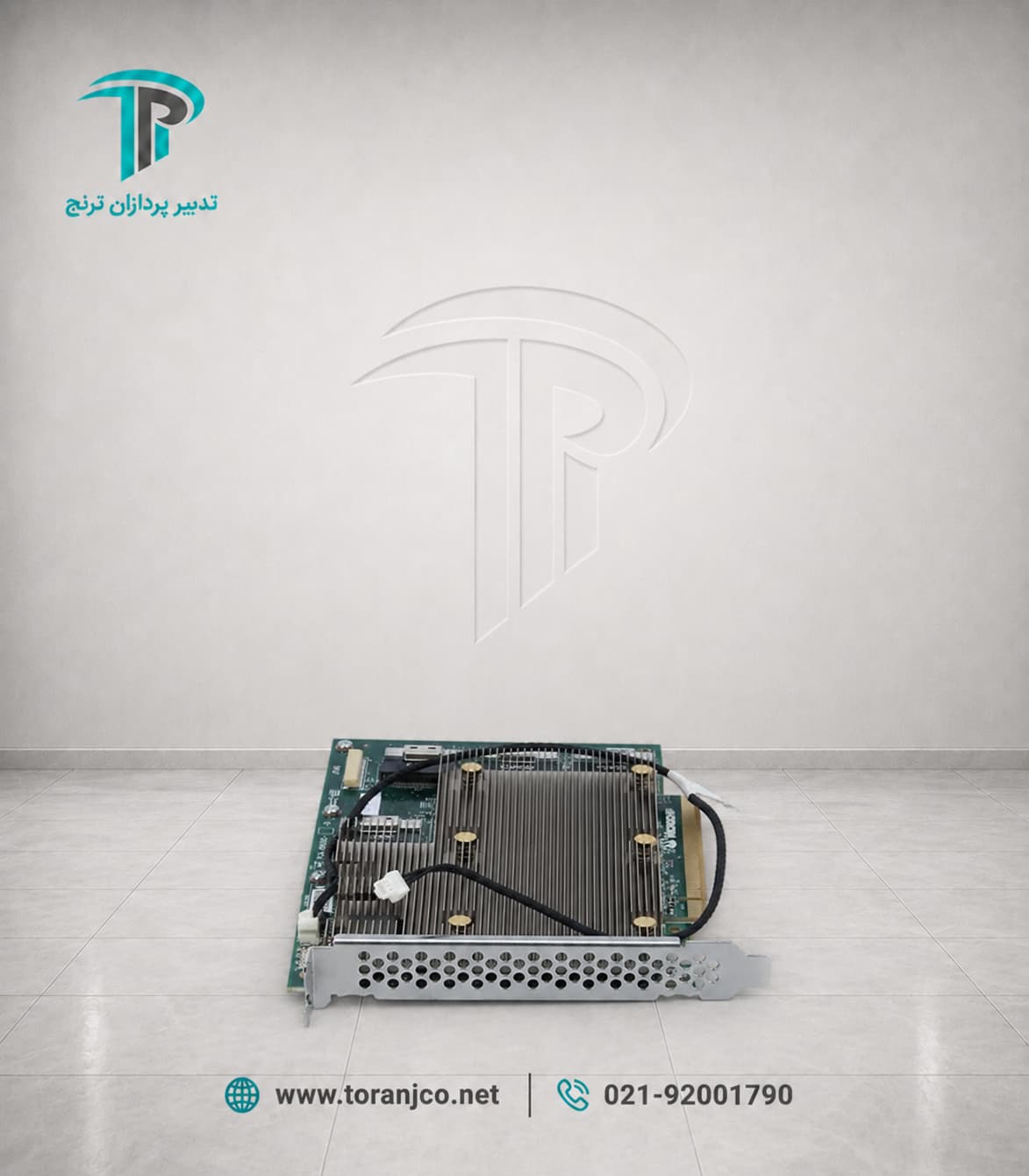

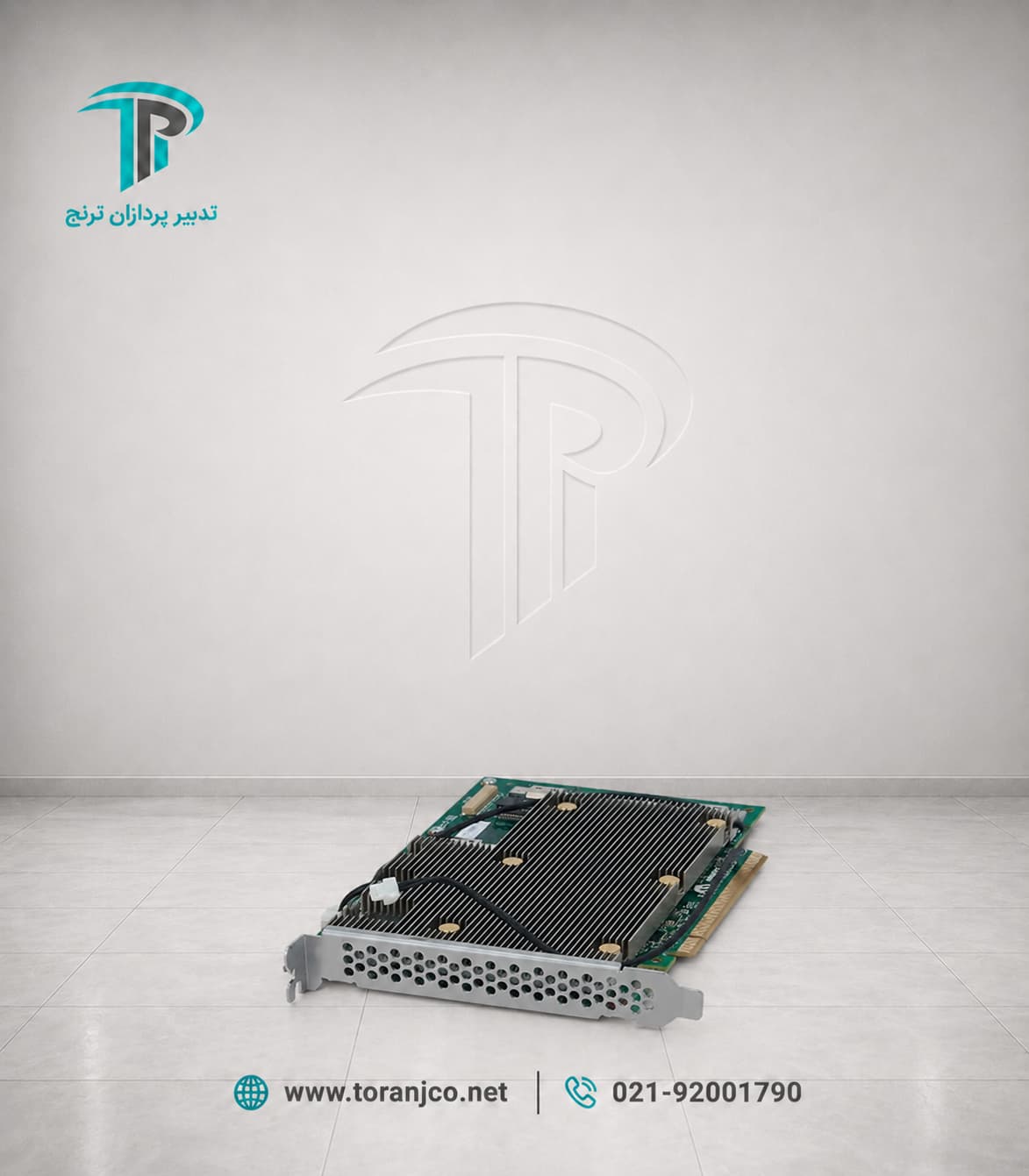

رید کنترلر HPE SR932i-p Gen11 x32 Lanes 8GB Wide Cache PCI SPDM Plug-in Storage Controller

ویژگی‌های کلیدی

پارت نامبر یدکی HPE برابر با P47623-001
شماره Option Kit رسمی برابر با P47184-B21
کنترلر سخت‌افزاری HPE Compute SmartRAID Gen11
مبتنی بر Microchip SmartRAID Firmware
مجهز به پردازنده Microchip SmartROC 3200pe
دارای 32 مسیر داخلی ذخیره‌سازی
مجهز به چهار کانکتور x8 SlimSAS
رابط میزبان PCI Express 4.0 x16
فرم‌فکتور PCIe Full Height/Half Length
دارای 8 گیگابایت Wide Flash-Backed Write Cache
حافظه کش 144 بیتی با پشتیبانی از ECC
پشتیبانی از Write-Back Cache
پشتیبانی از Read-Ahead Cache
پشتیبانی از SAS با سرعت حداکثر 24Gb/s
پشتیبانی از NVMe با سرعت حداکثر 16Gb/s
پشتیبانی از SATA با سرعت حداکثر 6Gb/s
پشتیبانی از HDD و SSDهای SAS و SATA
پشتیبانی از SSDهای NVMe
پشتیبانی از U.3 NVMe در پلتفرم‌های سازگار
امکان مدیریت حداکثر 32 درایو بدون Expander
امکان مدیریت حداکثر 238 درایو با Expander سازگار
امکان ایجاد حداکثر 64 Logical Volume
پشتیبانی از RAID 0، 1، 5، 6، 10، 50 و 60
پشتیبانی از RAID 1 Triple و RAID 10 Triple
پشتیبانی از Mixed Mode شامل RAID و HBA
برخورداری از Smart Path برای شتاب‌دهی SSD
فناوری SmartCache به‌صورت Included
پشتیبانی از Hot Plug Drive
پشتیبانی از Hot Spare و مدیریت Spare
قابلیت توسعه و کوچک‌کردن Array
قابلیت مهاجرت RAID Level و Stripe Size
پشتیبانی از SMART Predictive Drive Failure
پشتیبانی از SSD Wear Gauge
پشتیبانی از HPE SR Secure Encryption با لایسنس جداگانه
پشتیبانی از Controller-Based Encryption و SED
برخورداری از SPDM
مجهز به Hardware Root of Trust
پشتیبانی از Secure Boot و Firmware Authentication
مدیریت از طریق HPE Smart Storage Administrator
پشتیبانی از SSA GUI، SSA CLI و SSA Scripting
مدیریت از طریق UEFI و HPE iLO Redfish
مناسب برای سرورهای منتخب HPE ProLiant و HPE Apollo Gen11

کنترلر RAID سرور HPE SR932i-p Gen11 با پارت نامبر P47623-001

معرفی کنترلر HPE SR932i-p Gen11

کنترلر HPE SR932i-p Gen11 با پارت نامبر P47623-001 یک کنترلر RAID سخت‌افزاری قدرتمند برای مدیریت درایوهای داخلی سرورهای منتخب HPE است. این شماره در راهنماهای رسمی سرویس HPE به‌عنوان Spare Part کنترلر SR932i-p Gen11 ثبت شده و شماره Option Kit کامل آن P47184-B21 است.

این محصول عضو خانواده HPE Compute SR Gen11 Controllers است. برخلاف کنترلرهای MR Gen11 که بر پایه MegaRAID ساخته شده‌اند، مدل SR932i-p از معماری SmartRAID و تراشه Microchip SmartROC 3200pe بهره می‌برد. این معماری برای برنامه‌های Mission-Critical، آرایه‌های پرتراکم، ذخیره‌سازی پرسرعت و محیط‌هایی طراحی شده است که به سطوح RAID پیشرفته، Cache قدرتمند و امنیت داده نیاز دارند.

وجود 32 مسیر داخلی باعث می‌شود این کنترلر بتواند تعداد بیشتری درایو را مستقیماً مدیریت کند. در نتیجه، SR932i-p برای شاسی‌هایی با تعداد بالای Drive Bay، سیستم‌های ذخیره‌سازی HPE، سرورهای مجازی‌سازی پرتراکم و برنامه‌های دارای IOPS بالا انتخاب مناسبی محسوب می‌شود.

کنترلر SmartRAID سخت‌افزاری

HPE SR932i-p یک Hardware SmartRAID Controller است. عملیات مربوط به ایجاد RAID، محاسبه Parity، مدیریت Cache، نظارت بر درایوها، بازسازی آرایه و مدیریت Logical Volume توسط سخت‌افزار و Firmware اختصاصی کنترلر انجام می‌شود.

مزایای RAID سخت‌افزاری:

کاهش وابستگی عملیات RAID به پردازنده سرور
پشتیبانی از RAIDهای پیشرفته
برخورداری از حافظه کش اختصاصی
امکان ایجاد تعداد زیادی Logical Volume
محاسبه سخت‌افزاری Parity
مدیریت Hot Spare
بازسازی خودکار آرایه
مانیتورینگ سلامت درایوها
پشتیبانی از درایوهای متعدد
مدیریت مستقل از سیستم‌عامل
مناسب برای برنامه‌های حیاتی سازمانی

پردازنده اصلی این کنترلر Microchip SmartROC 3200pe است و Firmware آن بر پایه فناوری Microchip SmartRAID توسعه یافته است.

معماری Tri-Mode

یکی از مهم‌ترین قابلیت‌های SR932i-p پشتیبانی از معماری Tri-Mode است. این کنترلر می‌تواند در پیکربندی‌های سازگار سه گروه اصلی درایو را مدیریت کند:

SSDهای NVMe

HDD و SSDهای SAS

HDD و SSDهای SATA

سرعت رابط‌های ذخیره‌سازی پشتیبانی‌شده عبارت است از:

SAS با سرعت حداکثر 24Gb/s

NVMe با سرعت حداکثر 16Gb/s

SATA با سرعت حداکثر 6Gb/s

پشتیبانی از 24G SAS یکی از تفاوت‌های مهم SR932i-p با بسیاری از کنترلرهای MR Gen11 است که برای SAS معمولاً از سرعت 12Gb/s پشتیبانی می‌کنند.

مزایای معماری Tri-Mode:

امکان استفاده از درایوهای پرسرعت NVMe
پشتیبانی از درایوهای Enterprise SAS
امکان استفاده از درایوهای اقتصادی SATA
انعطاف در طراحی Storage
کاهش نیاز به چند کنترلر مجزا
مناسب برای Universal Backplaneهای سازگار
امکان ایجاد تعادل میان ظرفیت، سرعت و هزینه
آمادگی برای زیرساخت‌های ذخیره‌سازی جدید

پشتیبانی کنترلر از NVMe یا 24G SAS به‌تنهایی برای فعال‌شدن این سرعت‌ها کافی نیست. Backplane، Drive Cage، کابل‌ها و خود درایو نیز باید با پروتکل و سرعت موردنظر سازگار باشند.

برخورداری از 32 مسیر داخلی ذخیره‌سازی

کنترلر SR932i-p دارای 32 مسیر داخلی Storage است. این مسیرها از طریق چهار کانکتور x8 SlimSAS در اختیار Backplane یا مجموعه درایوهای سرور قرار می‌گیرند.

براساس QuickSpecs رسمی، کنترلر می‌تواند:

حداکثر 32 درایو را بدون Expander مدیریت کند.

حداکثر 238 درایو را با Expander سازگار مدیریت کند.

حداکثر 64 Logical Volume ایجاد کند.

مقادیر فوق ظرفیت فنی کنترلر هستند و تعداد واقعی درایوهای قابل استفاده به طراحی شاسی، تعداد Drive Bayها، Backplane، Expander، کابل‌ها و محدودیت‌های سرور بستگی دارد.

مزایای 32 مسیر داخلی:

مناسب برای سرورهای دارای تعداد زیاد Drive Bay
مدیریت تعداد بالای SSD و HDD با یک کنترلر
کاهش نیاز به نصب چند RAID Controller
مناسب برای آرایه‌های بزرگ RAID
افزایش ظرفیت Storage داخلی
امکان ایجاد آرایه‌های تمام‌فلش
مناسب برای سرورهای ذخیره‌سازی پرتراکم
امکان استفاده از RAID 50 و RAID 60 در آرایه‌های بزرگ

چهار کانکتور x8 SlimSAS

کنترلر HPE SR932i-p به چهار کانکتور x8 SlimSAS مجهز است. هر کانکتور هشت مسیر Storage را برای اتصال به Backplane یا Drive Cage فراهم می‌کند و در مجموع 32 مسیر داخلی در اختیار کنترلر قرار می‌گیرد.

Cable Kit موردنیاز در سرورهای مختلف یکسان نیست. هنگام انتخاب کابل باید موارد زیر بررسی شوند:

مدل دقیق سرور
محل نصب کنترلر
نوع Riser
نوع Backplane
تعداد Drive Bayها
نوع درایوهای SAS، SATA یا NVMe
طول کابل
پارت نامبر کابل
پشتیبانی کابل از 24G SAS و Tri-Mode
نحوه عبور کابل داخل شاسی

استفاده از کابل نامناسب ممکن است باعث کاهش تعداد Laneهای فعال، شناسایی‌نشدن برخی درایوها یا محدودشدن سرعت ارتباط شود.

رابط میزبان PCI Express 4.0 x16

SR932i-p از رابط میزبان PCI Express 4.0 x16 استفاده می‌کند. این کنترلر برای اتصال کامل به سرور به یک اسلات با ابعاد فیزیکی x16 و اتصال الکتریکی x16 نیاز دارد.

رابط PCIe 4.0 x16 پهنای باند بالایی میان کنترلر و پردازنده سرور فراهم می‌کند و برای انتقال هم‌زمان ترافیک تعداد زیادی SSD یا HDD مناسب است. مدل SR932i-p از نظر پهنای رابط میزبان نسبت به کنترلرهایی با PCIe 4.0 x8 ظرفیت ارتباطی بیشتری ارائه می‌دهد.

در QuickSpecs سرور HPE ProLiant DL380 Gen11 نیز برای این کنترلر نیاز به اسلات Riser فیزیکی و الکتریکی x16 ذکر شده است. اگر کنترلر دوم موردنیاز باشد، ممکن است انتخاب Secondary Riser نیز ضروری باشد.

پیش از نصب باید موارد زیر بررسی شوند:

وجود اسلات PCIe 4.0 یا سازگار
اتصال الکتریکی x16 اسلات
نوع Riser نصب‌شده
وابستگی اسلات به CPU اول یا دوم
فضای فیزیکی لازم برای کارت
نحوه کابل‌کشی به Backplane
محدودیت‌های حرارتی و Airflow
ترتیب مجاز نصب کارت‌ها

فرم‌فکتور PCIe Full Height/Half Length

کنترلر SR932i-p از فرم‌فکتور PCIe Full Height/Half Length یا FH/HL استفاده می‌کند. حرف p در نام این محصول به Plug-in بودن کنترلر اشاره دارد؛ یعنی کارت در Riser و اسلات توسعه PCIe سرور نصب می‌شود.

ویژگی‌های فرم‌فکتور Plug-in:

نصب در اسلات استاندارد PCIe
نیازمند اسلات فیزیکی و الکتریکی x16
اشغال یکی از اسلات‌های توسعه سرور
نیازمند Riser سازگار
امکان تعویض مستقل از System Board
اتصال به Backplane از طریق کابل SlimSAS
مناسب برای شاسی‌های پشتیبانی‌کننده کارت Full Height

این کنترلر برخلاف مدل‌های دارای پسوند o در اسلات OCP Storage نصب نمی‌شود.

حافظه کش 8 گیگابایتی Wide FBWC

HPE SR932i-p به 8GB Flash-Backed Write Cache یا FBWC مجهز است. این حافظه از ساختار Wide یا 144 بیتی استفاده می‌کند و از قابلیت تصحیح خطای حافظه برخوردار است.

حافظه کش کنترلر، درخواست‌های خواندن و نوشتن را موقتاً نگهداری و بهینه‌سازی می‌کند. این موضوع به‌خصوص در RAIDهای مبتنی بر Parity، ماشین‌های مجازی پرتعداد، پایگاه‌های داده و پردازش‌های Random I/O اهمیت دارد.

مزایای Cache هشت گیگابایتی:

کاهش تأخیر عملیات نوشتن
افزایش IOPS
بهبود عملکرد RAID 5 و RAID 6
مدیریت بهتر درخواست‌های هم‌زمان
افزایش سرعت پایگاه‌های داده
عملکرد بهتر ماشین‌های مجازی
بهینه‌سازی Random Write
بهبود پاسخ‌گویی آرایه‌های SSD
افزایش کارایی RAID 50 و RAID 60

پشتیبانی از Write-Back Cache

کنترلر SR932i-p از Write-Back Caching پشتیبانی می‌کند. در این حالت، داده ابتدا در حافظه کش سریع کنترلر ثبت می‌شود و سپس کنترلر آن را در زمان مناسب روی درایوها می‌نویسد.

مزایای Write-Back Cache:

افزایش سرعت عملیات نوشتن
کاهش زمان انتظار نرم‌افزار
تجمیع درخواست‌های کوچک
بهبود عملکرد RAIDهای دارای Parity
افزایش IOPS در بارهای تصادفی
مناسب برای ماشین‌های مجازی
مناسب برای دیتابیس و ERP
کاهش تأثیر سرعت پایین‌تر برخی درایوها

برای حفاظت از داده‌های موجود در Cache هنگام قطع برق، باید Smart Storage Energy Pack سازگار براساس QuickSpecs مدل دقیق سرور انتخاب شود.

پشتیبانی از Read-Ahead Cache

قابلیت Read-Ahead Caching به کنترلر اجازه می‌دهد اطلاعاتی را که احتمال درخواست بعدی آن‌ها وجود دارد، پیش از درخواست نرم‌افزار از روی درایو خوانده و در Cache قرار دهد.

این قابلیت برای بارهای ترتیبی زیر می‌تواند مفید باشد:

انتقال فایل‌های حجیم
Backup و Restore
پردازش فایل‌های ویدئویی
گزارش‌گیری
خواندن Imageهای بزرگ
انتقال ترتیبی داده
برخی عملیات تحلیلی و پایگاه داده

سیاست Read-Ahead باید براساس نوع بار کاری تنظیم شود؛ زیرا در بارهای کاملاً تصادفی ممکن است مزیت آن کمتر باشد.

HPE Smart Storage Energy Pack

کنترلرهای Cacheدار HPE می‌توانند برای حفاظت از اطلاعات Cache از HPE Smart Storage Battery یا Smart Storage Hybrid Capacitor استفاده کنند.

گزینه‌های معرفی‌شده در QuickSpecs عبارت‌اند از:

HPE 96W Smart Storage Lithium-ion Battery با کابل 145 میلی‌متری – P01366-B21

HPE 96W Smart Storage Lithium-ion Battery با کابل 260 میلی‌متری – P01367-B21

HPE Smart Storage Hybrid Capacitor با کابل 145 میلی‌متری – P02377-B21

HPE Smart Storage Hybrid Capacitor با کابل 260 میلی‌متری – P02381-B21

Energy Pack به‌صورت جداگانه عرضه می‌شود. نوع باتری یا خازن و طول کابل باید براساس شاسی و محل نصب انتخاب شود. در برخی سرورها، انتخاب Energy Pack برای کنترلرهای Cacheدار الزامی است؛ حتی اگر در QuickSpecs عمومی کنترلر به‌عنوان گزینه اختیاری معرفی شده باشد.

پشتیبانی از RAID 0

در RAID 0 اطلاعات میان چند درایو توزیع می‌شوند. این ساختار سرعت و ظرفیت قابل استفاده را افزایش می‌دهد، اما هیچ افزونگی در برابر خرابی درایو ندارد.

مزایای RAID 0:

استفاده از تمام ظرفیت خام
افزایش سرعت خواندن و نوشتن
مناسب برای Scratch Storage
مناسب برای داده‌های موقت
مناسب برای اطلاعاتی که نسخه دیگری از آن‌ها وجود دارد

خرابی یک درایو می‌تواند کل Logical Volume را از دسترس خارج کند؛ بنابراین RAID 0 برای اطلاعات حیاتی بدون Backup مناسب نیست.

پشتیبانی از RAID 1 و RAID 10

در RAID 1 اطلاعات روی دو درایو Mirror می‌شوند. RAID 10 نیز چند گروه Mirror را با Striping ترکیب می‌کند.

مزایای RAID 1:

تحمل خرابی یک درایو
ساختار ساده
مناسب برای سیستم‌عامل
مناسب برای اطلاعات مهم
عملکرد خواندن مناسب

مزایای RAID 10:

عملکرد مناسب خواندن و نوشتن
تحمل خرابی درایو
مناسب برای Random I/O
مناسب برای مجازی‌سازی
مناسب برای پایگاه‌های داده
زمان Rebuild مناسب‌تر نسبت به برخی RAIDهای Parity

پشتیبانی از RAID 5 و RAID 6

در RAID 5 داده‌ها به همراه یک مجموعه Parity میان چند درایو توزیع می‌شوند. این ساختار می‌تواند خرابی یک Drive را تحمل کند.

در RAID 6 دو مجموعه Parity وجود دارد و آرایه می‌تواند خرابی هم‌زمان دو درایو را تحمل کند.

مزایای RAID 5:

استفاده مناسب از ظرفیت
تحمل خرابی یک درایو
مناسب برای فایل‌سرورها
مناسب برای بارهای Read Intensive

مزایای RAID 6:

تحمل خرابی هم‌زمان دو درایو
مناسب برای آرایه‌های بزرگ
مناسب برای Driveهای ظرفیت بالا
کاهش ریسک در طول Rebuild
حفاظت بیشتر نسبت به RAID 5

Cache هشت گیگابایتی SR932i-p می‌تواند در بهینه‌سازی عملیات Parity و پردازش Write این RAIDها مؤثر باشد.

پشتیبانی از RAID 50 و RAID 60

کنترلر SR932i-p از RAID 50 و RAID 60 پشتیبانی می‌کند. این سطوح چند گروه RAID 5 یا RAID 6 را با Striping ترکیب می‌کنند.

RAID 50 برای ایجاد تعادل میان عملکرد، ظرفیت و تحمل خرابی مناسب است. RAID 60 نیز حفاظت بیشتری ارائه می‌دهد و برای آرایه‌های بزرگ‌تر و اطلاعات حساس‌تر کاربرد دارد.

وجود 32 مسیر داخلی باعث می‌شود SR932i-p برای پیاده‌سازی آرایه‌های بزرگ RAID 50 و RAID 60 نسبت به کنترلرهای هشت یا شانزده‌مسیره انعطاف بیشتری داشته باشد. سطوح RAID پشتیبانی‌شده به‌صورت رسمی شامل 0، 1، 5، 6، 10، 50 و 60 هستند.

پشتیبانی از RAID 1 Triple و RAID 10 Triple

این کنترلر از RAID 1T و RAID 10T نیز پشتیبانی می‌کند. HPE این دو ساختار را با نام‌های RAID 1 Triple و RAID 10 Triple معرفی می‌کند که در نسل‌های قبلی با عنوان Advanced Data Mirroring شناخته می‌شدند.

در ساختار Triple Mirror، اطلاعات روی سه Drive یا سه مجموعه از درایوها نگهداری می‌شوند. این روش نسبت به Mirroring معمولی ظرفیت قابل استفاده کمتری دارد، اما تحمل خرابی و حفاظت بیشتری برای بارهای Mission-Critical فراهم می‌کند.

کاربردهای RAID Triple:

پایگاه‌های داده حیاتی
سامانه‌های مالی
سرویس‌های دارای الزام دسترس‌پذیری بالا
زیرساخت‌هایی که تحمل خرابی بر ظرفیت اولویت دارد
برنامه‌های حساس به زمان بازیابی

پشتیبانی از 64 Logical Volume

SR932i-p می‌تواند حداکثر 64 Logical Volume ایجاد و مدیریت کند. این قابلیت امکان تقسیم فضای ذخیره‌سازی به چند Volume مستقل را فراهم می‌کند.

کاربردهای Logical Volume متعدد:

جداسازی سیستم‌عامل از اطلاعات
ایجاد Datastoreهای مستقل
اختصاص Volume جداگانه به ماشین‌های مجازی
تفکیک فایل‌های پایگاه داده و Log
ایجاد Volumeهای دارای RAID متفاوت
جداسازی Backup از داده‌های عملیاتی
مدیریت بهتر ظرفیت Storage

تعداد Volumeهای موردنیاز باید براساس نوع سیستم‌عامل، تعداد درایوها، سیاست Backup و معماری نرم‌افزار تعیین شود.

حالت Mixed Mode؛ RAID و HBA هم‌زمان

کنترلر SR932i-p از Mixed Mode پشتیبانی می‌کند. در این حالت می‌توان تعدادی از درایوها را در قالب RAID مدیریت کرد و تعدادی دیگر را به‌صورت HBA یا JBOD مستقیماً در اختیار سیستم‌عامل قرار داد.

مزایای Mixed Mode:

استفاده هم‌زمان از RAID و JBOD
کاهش نیاز به نصب HBA جداگانه
مناسب برای Software-Defined Storage
ارائه مستقیم برخی Driveها به سیستم‌عامل
انعطاف بیشتر در طراحی Storage
تفکیک بارهای کاری مختلف
مناسب برای محیط‌های آزمایشگاهی و Enterprise

نحوه استفاده از HBA Mode باید با سیستم‌عامل، Hypervisor و نرم‌افزار ذخیره‌سازی هماهنگ باشد. انتقال Volumeها یا درایوهای SED قفل‌شده میان کنترلرهای SR و MR نیز به‌صورت مستقیم پشتیبانی نمی‌شود.

فناوری Smart Path

قابلیت Smart Path به‌عنوان SSD Accelerator در SR932i-p ارائه می‌شود. Smart Path می‌تواند مسیر پردازش بعضی عملیات I/O را برای SSDها بهینه کند و سربار Firmware و RAID را در شرایط پشتیبانی‌شده کاهش دهد.

کاربردهای مناسب Smart Path:

آرایه‌های تمام‌فلش
ماشین‌های مجازی پرتراکم
پایگاه‌های داده تراکنشی
زیرساخت دسکتاپ مجازی
برنامه‌های حساس به تأخیر
سرویس‌های دارای Random Read بالا
پردازش‌های نیازمند IOPS زیاد

عملکرد واقعی Smart Path به نوع SSD، RAID Level، Firmware، Driver و نوع بار کاری بستگی دارد.

فناوری HPE SmartCache

کنترلر HPE SR932i-p از SmartCache پشتیبانی می‌کند و این قابلیت در مشخصات رسمی آن به‌عنوان Included ثبت شده است.

SmartCache برای استفاده از SSD به‌عنوان لایه Cache در مقابل درایوهای ظرفیت‌محور طراحی شده است. داده‌های پرتکرار می‌توانند روی SSD قرار گیرند تا زمان دسترسی برنامه‌ها کاهش یابد.

مزایای SmartCache:

افزایش سرعت دسترسی به داده‌های پرتکرار
کاهش تأخیر برنامه‌ها
بهبود عملکرد آرایه‌های HDD
ایجاد تعادل میان ظرفیت HDD و سرعت SSD
مناسب برای پایگاه‌های داده
مناسب برای فایل‌سرورها و مجازی‌سازی
کاهش هزینه نسبت به آرایه تمام‌فلش در بعضی پروژه‌ها

عملکرد و توان عملیاتی

HPE برای خانواده Compute SR Gen11 تا 46GB/s پهنای باند دوطرفه و حداکثر 3.5 میلیون IOPS اعلام کرده است. همچنین HPE برای Cache پرسرعت 8 گیگابایتی این خانواده تا 24GB/s Throughput و حدود 850 هزار IOPS را در شرایط آزمون عنوان می‌کند.

این اعداد، حداکثر نتایج خانواده محصول در شرایط مشخص آزمایشگاهی هستند و عملکرد تضمین‌شده هر سرور محسوب نمی‌شوند. عملکرد واقعی تحت تأثیر عوامل زیر قرار دارد:

نوع درایوهای SAS، SATA یا NVMe
تعداد Driveها
RAID Level
اندازه Stripe
نوع Backplane
رابط و تعداد Lane هر Drive
سیاست Read و Write Cache
Firmware و Driver
سیستم‌عامل
نوع بار کاری
تعداد Queueها
وضعیت CPU و حافظه سرور

HPE SR Secure Encryption

کنترلر SR932i-p از HPE SR Secure Encryption برای حفاظت از اطلاعات ذخیره‌شده پشتیبانی می‌کند. این قابلیت یک راهکار Controller-Based Encryption برای رمزنگاری Data at Rest است و برای استفاده به لایسنس جداگانه در سطح هر سرور نیاز دارد.

روش‌های رمزنگاری پشتیبانی‌شده عبارت‌اند از:

Controller-Based Encryption برای SAS، SATA و NVMe
Local Key Management
Remote Key Management
پشتیبانی از Self-Encrypting Drive
Host Key Management برای SED
رمزنگاری اطلاعات داخل Cache کنترلر

مزایای رمزنگاری:

حفاظت از اطلاعات در حالت سکون
کاهش ریسک دسترسی به Drive خارج‌شده
مناسب برای سازمان‌های مالی و دولتی
پشتیبانی از مدیریت کلید محلی و متمرکز
حفاظت از Volumeهای متصل به کنترلر
مناسب برای الزامات امنیتی و Compliance

لایسنس رسمی HPE SR Secure Encryption به‌صورت جداگانه عرضه می‌شود و باید برای هر سرور تهیه شود.

امنیت SPDM

کنترلر HPE SR932i-p از Security Protocol and Data Model یا SPDM پشتیبانی می‌کند. این استاندارد DMTF امکان احراز هویت مبتنی بر گواهی میان کنترلر و HPE iLO 6 را فراهم می‌کند.

مزایای SPDM:

احراز هویت کنترلر
ارتباط امن‌تر با HPE iLO 6
کاهش خطر استفاده از قطعه غیرمعتبر
افزایش امنیت زنجیره تأمین
مناسب برای زیرساخت‌های Enterprise
پشتیبانی از مدیریت امن Out-of-Band

پشتیبانی SPDM یکی از قابلیت‌های امنیتی مهم کنترلرهای Gen11 محسوب می‌شود.

Hardware Root of Trust

SR932i-p از Hardware Root of Trust برای حفاظت Firmware کنترلر بهره می‌برد. این فناوری به بررسی اصالت Firmware کمک کرده و احتمال اجرای Firmware مخرب یا دستکاری‌شده را کاهش می‌دهد.

قابلیت‌های امنیتی مرتبط:

Hardware Root of Trust
Secure Boot
Firmware Authentication
Firmware Attestation
Redundant ROM Image
SPDM
DRAM ECC
Secure Firmware Update

وجود Redundant ROM نیز می‌تواند در برابر خرابی Firmware از کنترلر محافظت کند.

پشتیبانی از Hot Plug Drive

کنترلر SR932i-p از درایوهای Hot Plug در شاسی‌ها و Backplaneهای سازگار پشتیبانی می‌کند. این قابلیت اجازه می‌دهد Drive معیوب بدون خاموش‌کردن کامل سرور تعویض شود.

برای استفاده از Hot Plug باید:

Drive Carrier از Hot Plug پشتیبانی کند.
Backplane سرور Hot Plug باشد.
RAID در وضعیت مناسب قرار داشته باشد.
دستورالعمل تعویض درایو رعایت شود.
Drive صحیح و سازگار جایگزین شود.

پشتیبانی از Hot Plug، Dynamic Sector Repair و SMART Predictive Drive Failure در QuickSpecs کنترلر ثبت شده است.

Hot Spare و بازسازی آرایه

SR932i-p از مدیریت Dedicated و Shared Spare پشتیبانی می‌کند. یک Hot Spare می‌تواند برای یک Array مشخص یا چند Array در نظر گرفته شود.

در صورت خرابی Drive، کنترلر می‌تواند عملیات Rebuild را روی Drive جایگزین یا Spare آغاز کند.

مزایای Hot Spare:

کاهش زمان قرارگرفتن RAID در وضعیت Degraded
شروع سریع‌تر عملیات بازسازی
کاهش نیاز به حضور فوری تکنسین
افزایش دسترس‌پذیری Storage
مناسب برای مراکز داده شبانه‌روزی
امکان مدیریت Spare مشترک یا اختصاصی

Hot Spare جایگزین Backup نیست و باید نسخه پشتیبان مستقل و قابل بازیابی از اطلاعات نگهداری شود.

قابلیت‌های مدیریت Array و Logical Volume

کنترلر SR932i-p قابلیت‌های مدیریتی متنوعی ارائه می‌کند:

Expand Array
Shrink Array
Move Drives
Dedicated و Shared Spare Management
Extend Logical Drive
Move Logical Drive
Migrate RAID Level
تغییر Stripe Size
تغییر Cache Write Policy
Background Surface Scan
Instant Secure Erase
Re-enable Failed Logical Drive
Dynamic Sector Repair

این امکانات امکان توسعه و نگهداری آرایه را با انعطاف بیشتری فراهم می‌کنند. دسترسی به هر قابلیت به RAID Level، وضعیت Array، تعداد Driveها و Firmware بستگی دارد.

SMART Predictive Drive Failure و SSD Wear Gauge

SR932i-p از SMART Predictive Drive Failure برای تشخیص نشانه‌های خرابی احتمالی Drive پشتیبانی می‌کند.

مزایای این قابلیت:

شناسایی زودهنگام مشکلات Drive
امکان تعویض پیشگیرانه
کاهش احتمال خرابی ناگهانی آرایه
بهبود برنامه‌ریزی تعمیر و نگهداری
افزایش دسترس‌پذیری Storage

قابلیت SSD Wear Gauge نیز میزان استهلاک SSDهای سازگار را نمایش می‌دهد و به مدیر سیستم کمک می‌کند زمان مناسب برای تعویض Drive را پیش‌بینی کند.

پشتیبانی از Bootable Array

کنترلر SR932i-p از راه‌اندازی سیستم‌عامل از روی آرایه ذخیره‌سازی از طریق UEFI BIOS پشتیبانی می‌کند.

کاربردهای Bootable Array:

نصب سیستم‌عامل روی RAID 1
استفاده از RAID 10 برای Volume سیستم‌عامل
حفاظت از Boot Volume
مدیریت متمرکز Volumeهای داخلی
نصب Windows، Linux یا VMware روی آرایه

کنترلر همچنین از Secure Boot برای UEFI BIOS و Smart PQI Driver با Multiple Queue و MSI-X پشتیبانی می‌کند.

مدیریت با HPE Smart Storage Administrator

ابزار HPE Smart Storage Administrator یا SSA نرم‌افزار اصلی مدیریت کنترلرهای HPE SR است.

امکانات SSA عبارت‌اند از:

مشاهده وضعیت کنترلر
ایجاد و مدیریت Array
ایجاد Logical Volume
انتخاب RAID Level
مشاهده سلامت Driveها
مدیریت Hot Spare
تغییر تنظیمات Cache
مشاهده هشدارها
تهیه Array Diagnostic Report
مشاهده SmartSSD Wear Gauge Report
مدیریت رمزنگاری در حالت‌های پشتیبانی‌شده
بررسی Foreign Configuration

SSA در نسخه‌های GUI، CLI و Scripting برای کنترلرهای SR ارائه می‌شود.

مدیریت با SSA CLI و Scripting

ابزار SSA CLI برای مدیریت کنترلر از طریق خط فرمان استفاده می‌شود. این ابزار برای مدیران سیستم، اسکریپت‌نویسی و اتوماسیون مناسب است.

SSA Scripting نیز می‌تواند تنظیمات SmartRAID را در فرمت‌های INI یا XML ثبت، ایجاد یا Clone کند.

ابزارهای مدیریتی پشتیبانی‌شده شامل موارد زیر هستند:

SSA GUI
SSA CLI
SSA Scripting
HPE Intelligent Provisioning
UEFI System Utilities
HPE iLO Redfish

کنترلرهای SR برخلاف کنترلرهای MR از Smart Storage Administrator استفاده می‌کنند؛ کنترلرهای MR معمولاً با MR Storage Administrator و StorCLI مدیریت می‌شوند.

پشتیبانی از سیستم‌عامل‌ها

خانواده HPE SR Gen11 از سیستم‌عامل‌ها و Hypervisorهای سازمانی زیر پشتیبانی می‌کند:

Microsoft Windows Server
Red Hat Enterprise Linux
SUSE Linux Enterprise Server
VMware ESXi
Canonical Ubuntu

نسخه دقیق سیستم‌عامل، Driver و Firmware پشتیبانی‌شده باید براساس مدل سرور و ماتریس سازگاری HPE بررسی شود.

برای حفظ پایداری و امنیت، Firmware کنترلر، System ROM، HPE iLO و Driver ذخیره‌سازی باید در نسخه‌های هماهنگ و مورد تأیید HPE استفاده شوند.

سازگاری با سرورهای HPE

کنترلر SR932i-p Gen11 برای پلتفرم‌های منتخب HPE ProLiant و HPE Apollo طراحی شده است. نام این کنترلر در راهنماهای سرویس و QuickSpecs تعدادی از سرورها ثبت شده است.

نمونه پلتفرم‌های دارای پشتیبانی مستند:

HPE ProLiant DL360 Gen11
HPE ProLiant DL380 Gen11
HPE ProLiant DL380a Gen11
HPE ProLiant DL385 Gen11
HPE ProLiant DL560 Gen11
HPE ProLiant DL365 Gen11
HPE ProLiant DX320 Gen11
HPE ProLiant DX325 Gen11
HPE ProLiant DX380 Gen11
برخی سیستم‌های HPE Alletra Storage Server
برخی سیستم‌های HPE StoreOnce
پلتفرم‌های منتخب HPE Apollo Gen11

پارت نامبر P47623-001 در راهنماهای سرویس DL360، DL380، DL380a، DL385، DL560 و برخی مدل‌های DX Gen11 ثبت شده است.

سازگاری نهایی باید براساس موارد زیر بررسی شود:

مدل و نسل دقیق سرور
نوع شاسی
نوع Riser
وجود اسلات فیزیکی و الکتریکی x16
نوع Drive Cage
تعداد Bayهای SFF یا LFF
نوع Universal Backplane
پشتیبانی Backplane از 24G SAS یا NVMe
Cable Kit موردنیاز
تعداد و نوع Driveها
Smart Storage Energy Pack
نسخه BIOS و HPE iLO
Firmware و Driver کنترلر
محدودیت‌های QuickSpecs سرور

وجود اسلات PCIe x16 به‌تنهایی برای تأیید سازگاری کافی نیست؛ زیرا Backplane، کابل‌ها، محل نصب و پیکربندی Storage نیز باید با کنترلر هماهنگ باشند.

تفاوت SR932i-p با MR416i-p

SR932i-p و MR416i-p هر دو RAID Controllerهای Cacheدار و Tri-Mode برای سرورهای HPE Gen11 هستند، اما تفاوت‌های مهمی دارند.

HPE SR932i-p Gen11

مبتنی بر SmartRAID
تراشه Microchip SmartROC 3200pe
دارای 32 مسیر داخلی
دارای چهار کانکتور x8 SlimSAS
رابط میزبان PCIe 4.0 x16
دارای 8GB Wide FBWC
پشتیبانی از SAS با سرعت 24Gb/s
پشتیبانی از RAID 1T و RAID 10T
برخورداری از Smart Path و SmartCache
مدیریت با HPE Smart Storage Administrator
فرم‌فکتور PCIe FH/HL

HPE MR416i-p Gen11

مبتنی بر MegaRAID
دارای 16 مسیر داخلی
دارای دو کانکتور x8 SlimSAS
رابط میزبان PCIe 4.0 x8
دارای 8GB FBWC
پشتیبانی از SAS با سرعت 12Gb/s
پشتیبانی از RAID 0، 1، 5، 6، 10، 50 و 60
مدیریت با MR Storage Administrator و StorCLI
فرم‌فکتور PCIe HH/HL

SR932i-p برای پیکربندی‌های پرتراکم‌تر، 24G SAS، RAID Triple و نیازهای SmartRAID انتخاب قدرتمندتری است؛ درحالی‌که MR416i-p برای بسیاری از پیکربندی‌های استاندارد Gen11 با شانزده مسیر داخلی مناسب خواهد بود.

تفاوت SR932i-p با MR408i-o

HPE SR932i-p

32 مسیر داخلی
8GB Wide Cache
رابط PCIe 4.0 x16
چهار کانکتور x8 SlimSAS
فرم‌فکتور PCIe Plug-in
پشتیبانی از 24G SAS
مدیریت حداکثر 32 درایو بدون Expander

HPE MR408i-o

8 مسیر داخلی
4GB Cache
رابط PCIe 4.0 x8
یک کانکتور x8 SlimSAS
فرم‌فکتور OCP NIC 3.0
پشتیبانی از 12G SAS
مدیریت حداکثر 8 درایو بدون Expander

SR932i-p برای Storageهای پرتراکم و بارهای کاری سنگین‌تر مناسب است، درحالی‌که MR408i-o برای شاسی‌های هشت‌درایوه و پیکربندی‌هایی که باید اسلات PCIe آزاد بماند انتخاب متعادل‌تری محسوب می‌شود.

تفاوت RAID Controller با HBA

RAID Controller و HBA کاربرد متفاوتی دارند.

RAID Controller چند درایو را در قالب Array و Logical Volume مدیریت می‌کند و قابلیت‌هایی مانند Cache، Parity، Hot Spare، Rebuild و رمزنگاری ارائه می‌دهد.

HBA معمولاً درایوها را بدون ایجاد RAID سخت‌افزاری مستقیماً در اختیار سیستم‌عامل قرار می‌دهد.

SR932i-p با پشتیبانی از Mixed Mode می‌تواند بخشی از Driveها را به‌صورت RAID و بخشی را در حالت HBA یا JBOD مدیریت کند. این قابلیت انعطاف زیادی برای زیرساخت‌های ترکیبی و Software-Defined Storage فراهم می‌کند.

کاربردهای کنترلر HPE P47623-001

کنترلر HPE SR932i-p Gen11 برای کاربردهای زیر مناسب است:

مجازی‌سازی پرتراکم VMware و Hyper-V
پایگاه‌های داده سازمانی
سیستم‌های ERP و CRM
زیرساخت دسکتاپ مجازی
سرورهای ذخیره‌سازی پرتراکم
آرایه‌های تمام‌فلش NVMe یا SAS
ایجاد RAID 5 و RAID 6
ایجاد RAID 50 و RAID 60
استفاده از RAID 1 Triple و RAID 10 Triple
سرورهای فایل و Application
سامانه‌های Backup و Restore
زیرساخت‌های Private Cloud
سیستم‌های Data Protection
Software-Defined Storage
برنامه‌های تراکنشی
سرویس‌های دارای Random I/O بالا
پلتفرم‌های Mission-Critical
زیرساخت‌های دارای 16 تا 32 درایو
پروژه‌های نیازمند 24G SAS
سرویس‌های شبانه‌روزی
محیط‌های نیازمند رمزنگاری Data at Rest

مزایای کنترلر HPE SR932i-p Gen11

برخورداری از 32 مسیر داخلی Storage
امکان مدیریت 32 درایو بدون Expander
امکان مدیریت حداکثر 238 درایو با Expander
چهار کانکتور x8 SlimSAS
رابط میزبان PCI Express 4.0 x16
حافظه کش 8 گیگابایتی Wide FBWC
پشتیبانی از Write-Back Cache
پشتیبانی از Read-Ahead Cache
پشتیبانی از 24G SAS
پشتیبانی از 16G NVMe
پشتیبانی از 6G SATA
پشتیبانی از RAID 0، 1، 5، 6، 10، 50 و 60
پشتیبانی از RAID 1 Triple و RAID 10 Triple
امکان ایجاد حداکثر 64 Logical Volume
پشتیبانی از Mixed Mode شامل RAID و HBA
برخورداری از Smart Path
فناوری SmartCache
پشتیبانی از Hot Plug Drive
پشتیبانی از Hot Spare
قابلیت توسعه و مدیریت حرفه‌ای Array
پشتیبانی از SMART Predictive Drive Failure
برخورداری از SSD Wear Gauge
پشتیبانی از Controller-Based Encryption
پشتیبانی از Self-Encrypting Drive
امنیت SPDM
Hardware Root of Trust
Redundant ROM Image
مدیریت از طریق SSA GUI، CLI و Scripting
پشتیبانی از UEFI و HPE iLO Redfish
مناسب برای زیرساخت‌های حرفه‌ای و Mission-Critical
سازگار با سرورها و سیستم‌های منتخب HPE Gen11

 جمع‌بندی

کنترلر HPE SR932i-p Gen11 با پارت نامبر یدکی P47623-001 یک RAID Controller سخت‌افزاری SmartRAID و Tri-Mode برای سرورها و سیستم‌های منتخب HPE است. شماره Option Kit رسمی این محصول P47184-B21 بوده و P47623-001 در راهنماهای سرویس HPE به‌عنوان Spare Part کنترلر ثبت شده است.

این کنترلر با 32 مسیر داخلی، چهار کانکتور x8 SlimSAS، رابط میزبان PCIe 4.0 x16 و حافظه کش 8 گیگابایتی Wide FBWC، امکان مدیریت حداکثر 32 درایو بدون Expander و 238 درایو با Expander سازگار را فراهم می‌کند. پشتیبانی از 24G SAS، 16G NVMe و 6G SATA نیز انعطاف بالایی در انتخاب نوع Drive ایجاد می‌کند.

پشتیبانی از RAID 0، 1، 5، 6، 10، 50، 60، RAID 1 Triple و RAID 10 Triple در کنار Write-Back Cache، Read-Ahead، Smart Path، SmartCache، Mixed Mode و 64 Logical Volume، این محصول را برای مجازی‌سازی، پایگاه‌های داده، آرایه‌های تمام‌فلش و سیستم‌های Mission-Critical مناسب می‌کند.

قابلیت‌هایی مانند HPE SR Secure Encryption، Controller-Based Encryption، SED، SPDM، Hardware Root of Trust، Redundant ROM و مدیریت از طریق HPE Smart Storage Administrator، UEFI و HPE iLO Redfish، امنیت و قابلیت مدیریت این کنترلر را تکمیل می‌کنند.
