پاور سرور HPE 1000W Flex Slot Titanium Hot Plug Power Supply Kit

ویژگی‌های کلیدی

توان خروجی حداکثر 1000 وات
پارت نامبر رسمی HPE برابر با P03178-B21
استاندارد راندمان 80 PLUS Titanium
راندمان انرژی تا 96 درصد
محدوده ولتاژ ورودی 100 تا 240 ولت AC
فرکانس ورودی 50 تا 60 هرتز
ارائه توان کامل 1000 وات در تمام محدوده ولتاژ پشتیبانی‌شده
طراحی کم‌حجم HPE Flex Slot
قابلیت Hot Plug
نصب و تعویض بدون ابزار
امکان استفاده در ساختار Redundant Power Supply
مجهز به ورودی برق استاندارد IEC C14
ضریب توان حدود 0.99 تا 1.00
مناسب برای پیکربندی‌های متوسط و پرمصرف سروری
سازگار با سرورهای منتخب HPE Gen10، Gen10 Plus و Gen11
پشتیبانی در برخی سیستم‌های HPE Apollo و HPE Alletra 4100
سازگار با الزامات بهره‌وری EU Lot 9

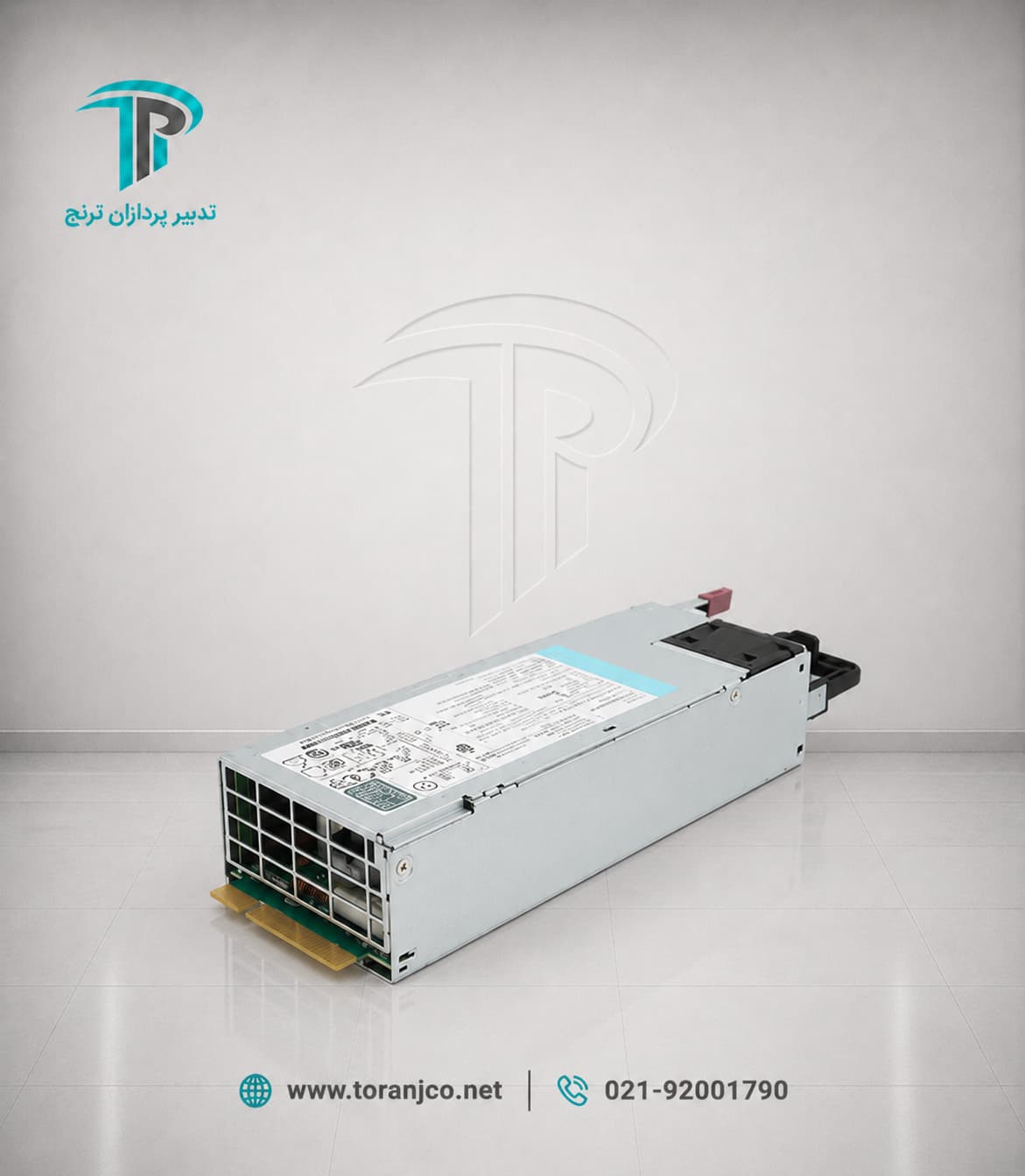

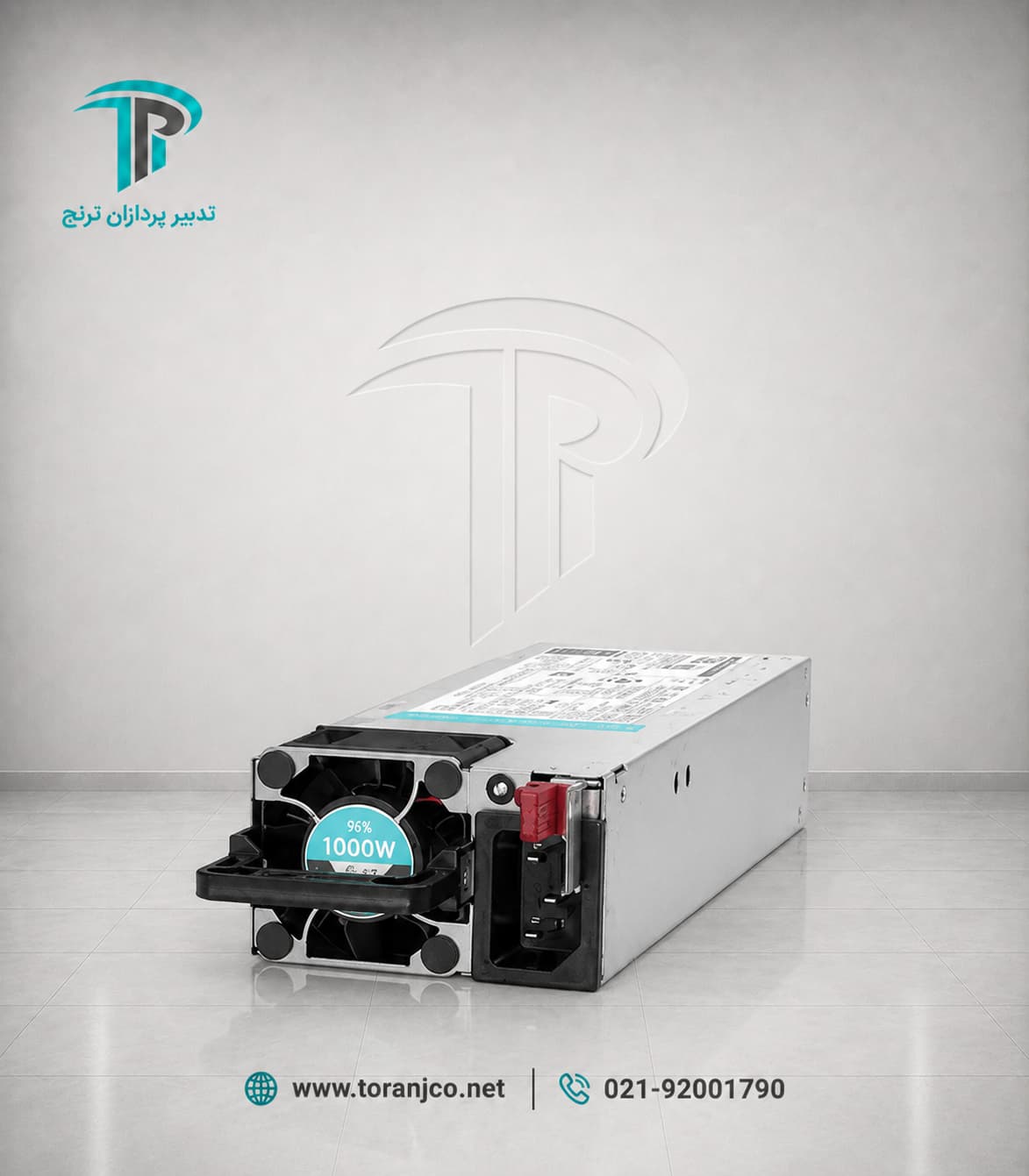

پاور سرور HPE 1000W Flex Slot Titanium با پارت نامبر P03178-B21

معرفی پاور HPE P03178-B21

پاور HPE 1000W Flex Slot Titanium Hot Plug Power Supply Kit با پارت نامبر P03178-B21 یکی از منابع تغذیه سازمانی HPE برای تأمین برق سرورها، تجهیزات محاسباتی و سیستم‌های ذخیره‌سازی منتخب این شرکت است.

این منبع تغذیه با ارائه توان خروجی 1000 وات، برای پیکربندی‌هایی مناسب است که مصرف برق آن‌ها بیشتر از ظرفیت پاورهای 500 یا 800 واتی بوده، اما به منابع تغذیه بسیار پرتوان 1600 یا 2200 واتی نیاز ندارند.

ترکیب توان مناسب، راندمان Titanium، طراحی Flex Slot و قابلیت Hot Plug باعث شده است این محصول برای سرورهای مجازی‌سازی، پایگاه‌های داده، زیرساخت‌های ابری، سامانه‌های سازمانی و محیط‌های دارای فعالیت شبانه‌روزی گزینه‌ای مناسب باشد.

HPE این پاور را با هدف کاهش اتلاف برق، بهینه‌سازی فضای داخلی سرور و ساده‌ترکردن تعمیر و نگهداری تجهیزات دیتاسنتری عرضه کرده است.

توان خروجی 1000 وات

مهم‌ترین مشخصه این محصول، توان خروجی 1000W است. این میزان توان می‌تواند انرژی موردنیاز پردازنده‌ها، ماژول‌های حافظه، درایوهای ذخیره‌سازی، کنترلرهای RAID، کارت‌های شبکه و سایر تجهیزات داخلی سرور را در پیکربندی‌های سازگار تأمین کند.

مزایای توان 1000 وات:

مناسب برای سرورهای دارای تجهیزات متعدد
قابل استفاده در پیکربندی‌های تک‌پردازنده و دوپردازنده سازگار
مناسب برای سرورهای دارای تعداد زیاد حافظه
تأمین توان چندین SSD یا HDD
مناسب برای کارت‌های شبکه و کنترلرهای پرسرعت
ایجاد ظرفیت مناسب برای ارتقای آینده سرور
قابل استفاده در ساختار افزونه 1+1
ایجاد تعادل میان توان خروجی و مصرف انرژی

براساس QuickSpecs رسمی، P03178-B21 در تمام ولتاژهای اسمی 100، 120، 127، 200، 208، 220، 230 و 240 ولت AC، توان خروجی کامل 1000 وات را ارائه می‌دهد.

توان موردنیاز واقعی هر سرور باید با توجه به مدل پردازنده، تعداد حافظه‌ها، نوع درایوها، کارت‌های PCIe و تجهیزات جانبی محاسبه شود. HPE استفاده از ابزار Power Advisor را پیش از انتخاب پاور توصیه می‌کند.

استاندارد راندمان 80 PLUS Titanium

پاور HPE P03178-B21 دارای استاندارد 80 PLUS Titanium است. Titanium یکی از بالاترین سطوح بهره‌وری انرژی در منابع تغذیه سروری محسوب می‌شود.

HPE برای این مدل راندمان انرژی تا 96 درصد را اعلام کرده است. راندمان بالا به این معناست که بخش بیشتری از برق ورودی به توان قابل استفاده برای قطعات سرور تبدیل شده و مقدار کمتری از انرژی به‌صورت گرما تلف می‌شود.

مزایای استاندارد Titanium:

کاهش اتلاف انرژی
کاهش گرمای تولیدشده توسط پاور
کاهش فشار واردشده به سیستم سرمایش
بهبود بهره‌وری انرژی دیتاسنتر
کاهش هزینه برق در استفاده طولانی‌مدت
مناسب برای سرورهای دارای فعالیت 24/7
افزایش ظرفیت قابل استفاده زیرساخت برق
کمک به کاهش هزینه کل مالکیت

براساس جدول رسمی HPE، راندمان این پاور در حداکثر بار و بسته به ولتاژ ورودی از حدود 91.2 درصد در ورودی 100 ولت تا حدود 95.3 درصد در ورودی 240 ولت متغیر است. مقدار راندمان تا 96 درصد معمولاً در نقطه بار بهینه اندازه‌گیری می‌شود.

محدوده ورودی گسترده 100 تا 240 ولت AC

یکی از ویژگی‌های مهم این پاور، پشتیبانی از محدوده ولتاژ ورودی 100 تا 240 ولت AC است.

برخلاف برخی منابع تغذیه پرتوان که فقط با برق High-Line در محدوده 200 تا 240 ولت کار می‌کنند، P03178-B21 می‌تواند با زیرساخت‌های برق Low-Line و High-Line مورد استفاده قرار گیرد.

مشخصات ورودی:

محدوده ولتاژ ورودی: 100 تا 240 ولت AC
فرکانس ورودی اسمی: 50 تا 60 هرتز
توان خروجی در ورودی 100 تا 127 ولت: 1000 وات
توان خروجی در ورودی 200 تا 240 ولت: 1000 وات
حداکثر جریان هجومی: 30 آمپر
حداکثر مدت جریان هجومی: 10 میلی‌ثانیه

جریان ورودی اسمی این محصول با توجه به ولتاژ برق به شرح زیر است:

در 100 ولت: حدود 11 آمپر
در 120 ولت: حدود 9 آمپر
در 127 ولت: حدود 8.5 آمپر
در 200 ولت: حدود 5.3 آمپر
در 208 ولت: حدود 5.1 آمپر
در 220 ولت: حدود 4.8 آمپر
در 230 ولت: حدود 4.6 آمپر
در 240 ولت: حدود 4.4 آمپر

پیش از نصب، ظرفیت کابل برق، UPS و PDU باید با جریان ورودی پاور و مجموع مصرف تجهیزات رک مطابقت داده شود.

طراحی HPE Flex Slot

عبارت Flex Slot به فرم‌فکتور اختصاصی منابع تغذیه HPE اشاره دارد. پاورهای این خانواده دارای طراحی فیزیکی و الکتریکی مشترکی هستند که نصب سریع، Hot Plug و سرویس بدون ابزار را در سرورها و سیستم‌های پشتیبانی‌شده امکان‌پذیر می‌کند.

براساس اطلاعات HPE، فرم‌فکتور Flex Slot حدود 25 درصد کوچک‌تر از نسل قدیمی HPE Common Slot است. ابعاد کوچک‌تر پاور، فضای بیشتری برای نصب تجهیزات داخلی و توسعه قابلیت‌های سرور فراهم می‌کند.

مزایای Flex Slot:

ابعاد کوچک و بهینه
اشغال فضای کمتر در شاسی
نصب و خارج‌کردن بدون ابزار
دسترسی سریع از پشت سرور
ساده‌ترشدن عملیات تعمیر و نگهداری
امکان انتخاب توان متناسب با پیکربندی
مدیریت آسان‌تر قطعات یدکی
مناسب برای سرورهای رکمونت پرتراکم
هماهنگی با سیستم مدیریت توان HPE

Flex Slot بودن پاور به‌تنهایی سازگاری آن را با تمام سرورهای HPE تضمین نمی‌کند. پارت نامبر دقیق باید با QuickSpecs مدل سرور تطبیق داده شود.

قابلیت Hot Plug

پاور HPE P03178-B21 از قابلیت Hot Plug پشتیبانی می‌کند. این قابلیت در سرورهایی کاربرد دارد که به دو پاور سازگار و افزونه مجهز شده‌اند.

در پیکربندی Redundant، در صورت خرابی یکی از پاورها می‌توان آن را بدون خاموش‌کردن کامل سرور تعویض کرد؛ مشروط بر اینکه پاور دوم سالم بوده و توان کافی برای تأمین تمام بار سیستم را داشته باشد.

مزایای Hot Plug:

کاهش زمان توقف سروی
تعویض سریع پاور معیوب
کاهش نیاز به خاموش‌کردن سرور
ساده‌ترشدن تعمیر و نگهداری
مناسب برای دیتاسنترهای 24 ساعته
افزایش دسترس‌پذیری سرویس‌ها
نصب و خارج‌کردن بدون ابزار
کاهش زمان موردنیاز برای سرویس سخت‌افزار

HPE دسترسی Hot Plug و بدون ابزار را یکی از ویژگی‌های اصلی خانواده Flexible Slot معرفی کرده است.

پشتیبانی از Redundant Power Supply

در سرورهای سازگار می‌توان دو پاور P03178-B21 را برای ایجاد ساختار Redundant Power Supply نصب کرد.

پیکربندی‌های متداول عبارت‌اند از:

1+0: یک پاور فعال بدون افزونگی
1+1: دو پاور همسان با قابلیت افزونگی
تقسیم بار میان دو منبع تغذیه
ادامه فعالیت سرور پس از خرابی یک پاور
اتصال هر پاور به مسیر برق جداگانه

برای دستیابی به افزونگی کامل‌تر، بهتر است هر پاور به یک UPS یا PDU مستقل متصل شود. در این حالت، خرابی یک منبع برق یا تجهیزات توزیع برق لزوماً موجب خاموش‌شدن سرور نخواهد شد.

در سرور HPE ProLiant DL380 Gen10 Plus، امکان نصب حداقل یک و حداکثر دو پاور وجود دارد و HPE تأکید کرده است که ترکیب دو پاور متفاوت پشتیبانی نمی‌شود.

اهمیت استفاده از دو پاور همسان

برای ایجاد پیکربندی افزونه، بهتر است دو منبع تغذیه کاملاً یکسان استفاده شوند.

مواردی که باید در هر دو پاور یکسان باشند:

توان خروجی
سطح راندمان
نوع ورودی AC یا DC
Option Part Number
Spare Part Number
نسل و نوع Flex Slot
مشخصات Firmware
پشتیبانی رسمی سرور

شماره قطعه یدکی یا Spare Part Number این محصول برابر با P44412-001 است. Generic Part Number آن نیز P03159-001 اعلام شده است.

استفاده از دو پاور نامشابه ممکن است موجب نمایش هشدار در HPE iLO یا IML شده و برخی قابلیت‌های مدیریت توان را محدود کند.

ورودی برق استاندارد IEC C14

پاور P03178-B21 دارای ورودی برق استاندارد IEC C14 است. این نوع کانکتور در تجهیزات سروری و دیتاسنتری کاربرد گسترده‌ای دارد و معمولاً با کابل C13 به C14 یا کابل برق مناسب PDU استفاده می‌شود.

مزایای کانکتور C14:

سازگاری با بسیاری از PDUهای رک
دسترسی آسان به کابل‌های استاندارد
نصب ساده و ایمن
مناسب برای زیرساخت‌های برق AC
امکان اتصال به مسیرهای برق افزونه
مناسب برای UPSهای دیتاسنتری

نوع کابل باید براساس ولتاژ، جریان، استاندارد برق محل نصب و نوع خروجی PDU انتخاب شود.

ضریب توان بالا

ضریب توان P03178-B21 در محدوده ولتاژ پشتیبانی‌شده تقریباً بین 0.99 تا 1.00 است.

ضریب توان بالا به استفاده مؤثرتر از ظرفیت زیرساخت برق کمک کرده و میزان توان راکتیو را کاهش می‌دهد.

مزایای ضریب توان مناسب:

استفاده بهتر از ظرفیت UPS
استفاده بهینه از ظرفیت PDU
کاهش بار غیرضروری شبکه برق
مناسب برای رک‌های پرتراکم
بهبود بهره‌وری زیرساخت الکتریکی
مدیریت دقیق‌تر ظرفیت برق دیتاسنتر

ضریب توان این پاور در ورودی‌های 100 تا 208 ولت برابر با 1.00 و در ورودی‌های 220 تا 240 ولت حدود 0.99 است.

کاهش مصرف انرژی و تولید حرارت

راندمان Titanium باعث می‌شود مقدار کمتری از انرژی ورودی به گرما تبدیل شود. کاهش تولید حرارت پاور می‌تواند بار سیستم سرمایش دیتاسنتر را نیز کاهش دهد.

نتایج استفاده از پاور پربازده:

کاهش حرارت خروجی از پشت سرور
کاهش فشار واردشده به سیستم تهویه
کاهش اتلاف برق
افزایش بهره‌وری انرژی رک
کاهش هزینه‌های عملیاتی
کمک به حفظ دمای پایدار تجهیزات
مناسب برای تعداد زیاد سرور در یک دیتاسنتر
بهینه‌سازی شاخص بهره‌وری انرژی زیرساخت

این مزایا در مراکز داده‌ای که ده‌ها یا صدها سرور به‌صورت مداوم فعالیت می‌کنند، اهمیت بیشتری دارند.

انطباق با الزامات EU Lot 9

پاورهای تک‌خروجی مورد استفاده در برخی بازارهای اروپایی باید حداقل راندمان مشخصی داشته باشند. پاور P03178-B21 با راندمان تا 96 درصد، الزامات بهره‌وری EU Lot 9 را برای منابع تغذیه تک‌خروجی تأمین می‌کند.

این ویژگی، محصول را برای پروژه‌هایی مناسب می‌کند که رعایت مقررات بهره‌وری انرژی و الزامات خرید سبز در آن‌ها اهمیت دارد.

سازگاری با سرورها و سیستم‌های HPE

براساس اطلاعات رسمی HPE، خانواده Flexible Slot شامل P03178-B21 از پلتفرم‌های منتخب زیر پشتیبانی می‌کند:

سرورهای HPE ProLiant Gen10
سرورهای HPE ProLiant Gen10 Plus
سرورهای HPE ProLiant Gen11
برخی سیستم‌های HPE Apollo Gen10
برخی سیستم‌های HPE Apollo Gen10 Plus
سیستم ذخیره‌سازی HPE Alletra 4100
پلتفرم‌های محاسباتی و ذخیره‌سازی منتخب HPE

این محدوده کلی توسط صفحه رسمی محصول HPE اعلام شده است.

نمونه‌هایی از پلتفرم‌هایی که پارت نامبر P03178-B21 در مستندات رسمی آن‌ها مشاهده شده است:

HPE ProLiant DL380 Gen10 Plus
HPE ProLiant DL325 Gen11
برخی پیکربندی‌های HPE ProLiant DL380a Gen11
برخی سیستم‌های HPE Cray Storage مبتنی بر DL325 Gen11
پلتفرم‌های منتخب HPE Gen10، Gen10 Plus و Gen11

مدیریت و به‌روزرسانی Firmware

پاورهای Flex Slot سازگار می‌توانند دارای Firmware قابل به‌روزرسانی باشند. HPE برای مدل P03178-B21 بسته‌های Firmware مدیریت توان منتشر کرده است که در سرورهای پشتیبانی‌شده از طریق ابزارهایی مانند HPE iLOrest قابل نصب هستند.

به‌روزرسانی Firmware می‌تواند برای حفظ پایداری سخت‌افزار، رفع مشکلات شناسایی‌شده و هماهنگی بهتر با نسل‌های جدید سرور اهمیت داشته باشد.

پیش از به‌روزرسانی باید مدل دقیق پاور، نسخه Firmware، شماره قطعه داخلی و مستندات HPE بررسی شود.

کاربردهای پاور HPE P03178-B21

این منبع تغذیه برای کاربردهای زیر مناسب است:

سرورهای مجازی‌سازی
پایگاه‌های داده سازمانی
زیرساخت دسکتاپ مجازی
نرم‌افزارهای ERP و CRM
زیرساخت‌های ابری خصوصی
سرورهای فایل و نرم‌افزار
سامانه‌های پردازش اطلاعات
تجهیزات ذخیره‌سازی منتخب HPE
سیستم‌های HPE Apollo منتخب
سرورهای دارای تعداد زیاد حافظه
پیکربندی‌های دارای چندین SSD یا HDD
سرورهای دارای کارت‌های شبکه پرسرعت
دیتاسنترهای دارای فعالیت 24/7
زیرساخت‌های نیازمند افزونگی برق
محیط‌های Hosting و Colocation
مراکز داده دارای الزامات بهره‌وری انرژی

مزایای پاور سرور HPE 1000W Titanium

توان خروجی کامل 1000 وات
استاندارد راندمان 80 PLUS Titanium
راندمان انرژی تا 96 درصد
پشتیبانی از ورودی 100 تا 240 ولت AC
ارائه توان کامل در تمام ولتاژهای پشتیبانی‌شده
طراحی کم‌حجم Flex Slot
ابعاد کوچک‌تر نسبت به Common Slot
قابلیت Hot Plug
نصب و تعویض بدون ابزار
امکان استفاده در ساختار Redundant
ضریب توان حدود 0.99 تا 1.00
ورودی استاندارد IEC C14
کاهش اتلاف انرژی
کاهش تولید حرارت
کاهش بار سیستم سرمایش
مناسب برای فعالیت شبانه‌روزی
سازگاری با پلتفرم‌های منتخب HPE
انطباق با الزامات EU Lot 9
مناسب برای پیکربندی‌های متوسط و پرمصرف
مدیریت آسان‌تر قطعات یدکی

جمع‌بندی

پاور HPE 1000W Flex Slot Titanium Hot Plug Power Supply Kit با پارت نامبر P03178-B21 یک منبع تغذیه قدرتمند، پربازده و قابل‌اعتماد برای سرورها و تجهیزات سازمانی منتخب HPE است.

توان خروجی 1000 وات، محدوده ورودی 100 تا 240 ولت AC، استاندارد 80 PLUS Titanium، راندمان تا 96 درصد، طراحی Flex Slot و قابلیت Hot Plug، این محصول را برای سرورهای مجازی‌سازی، پایگاه‌های داده و زیرساخت‌های دارای فعالیت مداوم مناسب می‌کند.

امکان استفاده از دو پاور همسان در ساختار Redundant می‌تواند دسترس‌پذیری سرور را افزایش داده و تعویض منبع تغذیه معیوب را بدون خاموشی کامل سیستم امکان‌پذیر کند. طراحی کوچک Flex Slot، ورودی استاندارد C14، ضریب توان بالا و سازگاری با الزامات EU Lot 9 نیز از دیگر مزایای این پاور هستند.

پیش از خرید باید مدل دقیق سرور، نوع Power Supply Cage، توان مصرفی تجهیزات، تعداد پاورهای موردنیاز و پارت نامبر منبع تغذیه فعلی بررسی شود. برای پیکربندی افزونه نیز استفاده از دو پاور کاملاً همسان با Option Part Number و Spare Part Number یکسان توصیه می‌شود.
