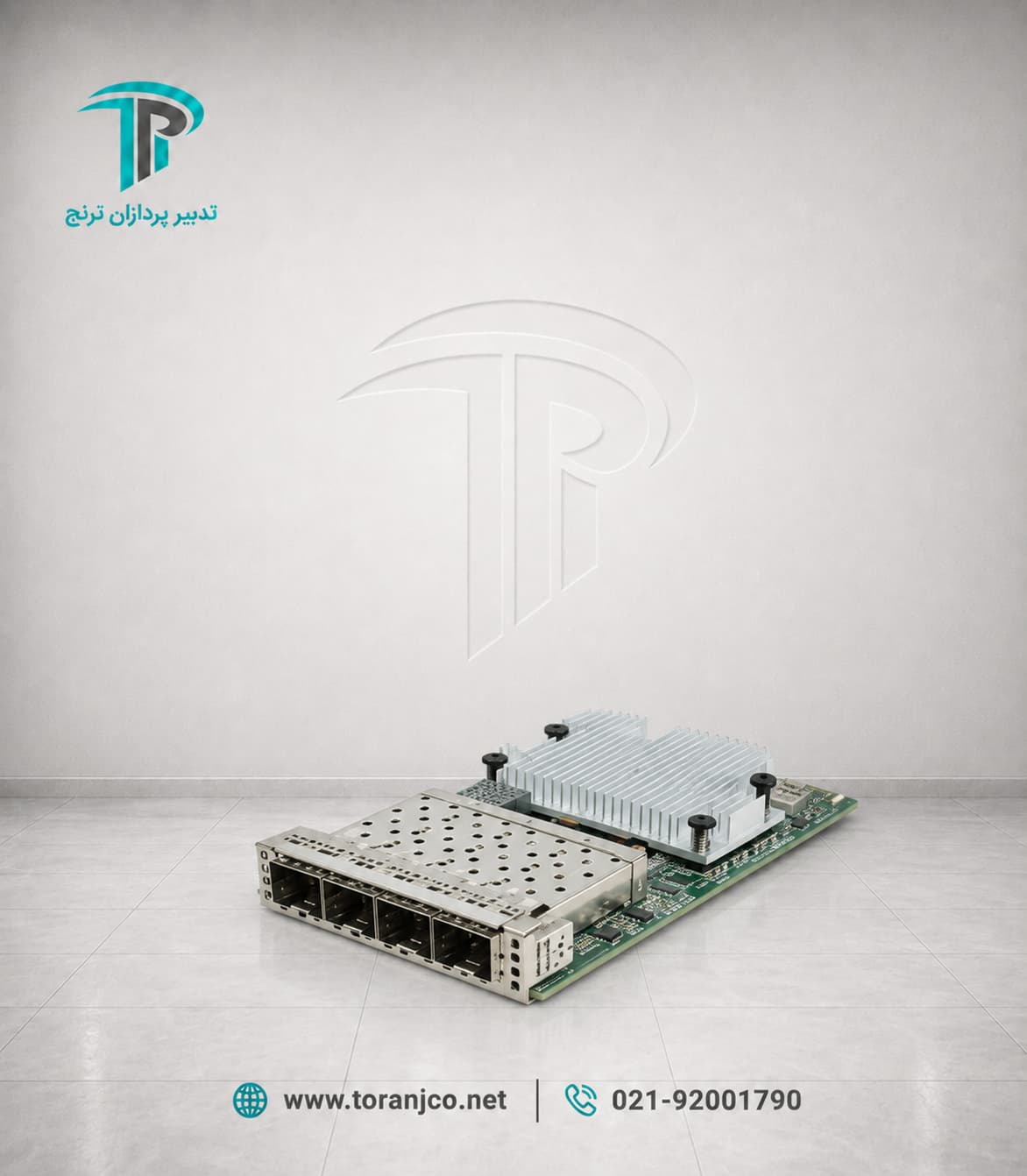

کارت شبکه Broadcom BCM57504 Ethernet 10/25Gb 4-port SFP28 OCP3 Adapter for HPE

ویژگی‌های کلیدی

خانواده کنترلر Broadcom NetXtreme E-Series :
تعداد پورت: چهار پورت
نوع کانکتور:SFP28
سرعت هر پورت: 10GbE و 25GbE
ظرفیت اسمی مجموع پورت‌ها: تا 100Gb/s
پشتیبانی از سرعت‌های متفاوت روی پورت‌های مختلف
فرم آداپتور: OCP NIC 3.0
رابط داخلی: PCI Express 4.0 x16
پشتیبانی از IPv4 و IPv6
پشتیبانی از RoCEv2
پشتیبانی از NPAR با 8 یا 16 Physical Function
پشتیبانی از SR-IOV با مجموع 1024 Virtual Function
پشتیبانی از RSS، VMware NetQueue و Microsoft VMQ
پشتیبانی از DPDK
شتاب‌دهی تونل‌های VXLAN، NVGRE و GENEVE
پشتیبانی از UEFI PXE و Legacy BIOS PXE
پشتیبانی از iSCSI Remote Boot در حالت UEFI
پشتیبانی از Wake-on-LAN
مجهز به Hardware Root of Trust و Secure Boot
پشتیبانی از Authenticated Firmware Updates، Audit Log و Sanitization
توان مصرفی معمول 16 وات و حداکثر توان 16.9 وات

کارت شبکه Broadcom BCM57504 چهار پورت 10/25GbE OCP3 برای HPE – P26269-B21

معرفی کارت شبکه Broadcom BCM57504

این آداپتور چهار اتصال Ethernet پرسرعت را در قالب استاندارد OCP NIC 3.0 ارائه می‌دهد. هر پورت می‌تواند با سرعت 10 یا 25 گیگابیت بر ثانیه فعالیت کند و در صورت استفاده هم‌زمان از چهار پورت روی سرعت 25GbE، ظرفیت اسمی مجموع پورت‌ها به 100 گیگابیت بر ثانیه می‌رسد.

چهار پورت SFP28 با سرعت 10/25GbE

کارت Broadcom BCM57504 به چهار پورت SFP28 مجهز شده است. این نوع رابط از ماژول‌های نوری، کابل‌های Direct Attach Copper و کابل‌های Active Optical سازگار پشتیبانی می‌کند و برای ارتباطات 10 و 25 گیگابیتی طراحی شده است.

یکی از قابلیت‌های مهم این مدل، امکان استفاده از سرعت‌های متفاوت روی پورت‌های مختلف کارت است. برای نمونه، برخی پورت‌ها می‌توانند با سرعت 10GbE و پورت‌های دیگر با سرعت 25GbE فعالیت کنند. این ویژگی انعطاف مناسبی برای زیرساخت‌های ترکیبی و شبکه‌هایی که در حال مهاجرت از 10GbE به 25GbE هستند فراهم می‌کند.

کنترلر Broadcom BCM57504

پردازش شبکه در این آداپتور توسط کنترلر Broadcom BCM57504 انجام می‌شود. این تراشه از خانواده NetXtreme E-Series است و از چهار پورت Ethernet، رابط PCIe نسل چهارم، RoCEv2، NPAR و فناوری‌های Broadcom TruFlow و TruManage پشتیبانی می‌کند.

کنترلر BCM57504 قابلیت‌های سخت‌افزاری لازم برای مدیریت جریان‌ها، مجازی‌سازی شبکه و پردازش سریع بسته‌ها را در سطح آداپتور ارائه می‌دهد.

فرم OCP NIC 3.0

P26269-B21 با فرم OCP NIC 3.0 عرضه می‌شود و یک کارت Stand-up استاندارد نیست. استاندارد OCP 3.0 امکان ارائه رابط شبکه از طریق جایگاه اختصاصی OCP را فراهم می‌کند و ساختار یکپارچه‌ای برای ارتباطات شبکه سروری ارائه می‌دهد.

نسخه Broadcom متناظر با این محصول نیز به‌عنوان یک آداپتور OCP 3.0 چهارپورتی با کانکتورهای SFP28 معرفی شده است.

رابط PCI Express 4.0 x16

ارتباط این کارت با سیستم از طریق رابط PCI Express 4.0 x16 انجام می‌شود. این رابط پهنای باند لازم برای فعالیت هم‌زمان چهار پورت 25GbE و قابلیت‌های سخت‌افزاری کنترلر را فراهم می‌کند.

مشخصات اصلی رابط داخلی محصول عبارت‌اند از:
نسل رابط: PCIe 4.0
پهنای گذرگاه: x16
فرم کارت: OCP NIC 3.0
کنترلر:Broadcom BCM57504
تعداد پورت: چهار پورت SFP28

فناوری RDMA و RoCEv2

کارت شبکه Broadcom BCM57504 از فناوری Remote Direct Memory Access و پروتکل RoCEv2 پشتیبانی می‌کند. RoCEv2 انتقال مستقیم داده میان حافظه سیستم‌های متصل را روی شبکه Ethernet و بستر IP امکان‌پذیر می‌کند.

در مشخصات رسمی این مدل، پشتیبانی از RoCEv2 ثبت شده است و RoCEv1 برای P26269-B21 اعلام نشده است.

مجازی‌سازی با SR-IOV

آداپتور P26269-B21 از فناوری Single Root I/O Virtualization یا SR-IOV پشتیبانی می‌کند. کنترلر BCM57504 قابلیت ایجاد مجموعاً 1024 Virtual Function در سطح تراشه را دارد.

این قابلیت اجازه می‌دهد منابع کارت فیزیکی میان تعداد زیادی رابط مجازی تقسیم شوند. Virtual Functionها می‌توانند در اختیار ماشین‌های مجازی و سرویس‌های مختلف قرار گیرند و دسترسی مستقیم‌تری به منابع سخت‌افزاری شبکه داشته باشند.

قابلیت Network Partitioning

فناوری NPAR امکان تقسیم منابع کارت شبکه به چند تابع منطقی را فراهم می‌کند. Broadcom BCM57504 از پیکربندی 8 یا 16 Physical Function پشتیبانی می‌کند.

هر Physical Function می‌تواند در سطح سیستم‌عامل به‌عنوان یک رابط مستقل شناسایی شود. این ساختار امکان جداسازی ترافیک مدیریت، ذخیره‌سازی، ماشین‌های مجازی و سرویس‌های اصلی را روی یک کارت فیزیکی فراهم می‌سازد.

مدیریت و توزیع ترافیک شبکه

این آداپتور از Receive Side Scaling یا RSS پشتیبانی می‌کند که پردازش بسته‌های دریافتی را میان چند هسته پردازنده توزیع می‌کند. VMware NetQueue و Microsoft Virtual Machine Queue نیز برای مدیریت بهتر جریان‌های شبکه در محیط‌های مجازی پشتیبانی می‌شوند.

قابلیت‌های Interrupt Coalescing، Checksum Offload و TCP Segmentation Offload نیز بخشی از پردازش بسته‌ها را به کنترلر شبکه منتقل می‌کنند و بار عملیات رایج شبکه روی پردازنده اصلی را کاهش می‌دهند.

پردازش سریع بسته با DPDK

کارت Broadcom BCM57504 از Data Plane Development Kit یا DPDK پشتیبانی می‌کند. DPDK دسترسی سریع‌تر نرم‌افزارهای شبکه به صف‌ها و منابع سخت‌افزاری آداپتور را فراهم می‌کند.

این قابلیت برای پردازش پرتعداد بسته، Network Function Virtualization، فایروال‌های نرم‌افزاری، مسیریابی مجازی و سرویس‌های ابری قابل استفاده است.

شتاب‌دهی تونل‌های شبکه مجازی

P26269-B21 از Tunnel Offload برای پروتکل‌های زیر پشتیبانی می‌کند:
VXLAN
NVGRE
GENEVE
این قابلیت بخشی از عملیات Encapsulation و Decapsulation بسته‌های شبکه Overlay را در سطح سخت‌افزار آداپتور انجام می‌دهد و پردازش نرم‌افزاری موردنیاز برای شبکه‌های مجازی را کاهش می‌دهد.

پشتیبانی از Jumbo Frames

این کارت از Jumbo Frames با MTU حداکثر 9600 بایت پشتیبانی می‌کند. استفاده از فریم‌های بزرگ‌تر می‌تواند تعداد بسته‌های موردنیاز برای انتقال حجم مشخصی از داده را کاهش دهد.

Jumbo Frames برای انتقال فایل‌های حجیم، ترافیک ذخیره‌سازی، عملیات پشتیبان‌گیری و جریان‌های داده پرترافیک قابل استفاده است.

قابلیت‌های بوت و پروتکل‌های شبکه

کارت Broadcom BCM57504 از IPv4 و IPv6 پشتیبانی می‌کند و قابلیت‌های بوت شبکه آن شامل موارد زیر است:
UEFI PXE Boot
Legacy BIOS PXE Boot
iSCSI Remote Boot در حالت UEFI
این آداپتور همچنین از Wake-on-LAN پشتیبانی می‌کند و امکان فعال‌سازی سیستم از طریق شبکه را در تجهیزات پشتیبانی‌شده فراهم می‌سازد.

قابلیت‌های امنیتی

کارت P26269-B21 به مجموعه‌ای از قابلیت‌های امنیتی سخت‌افزاری و Firmware مجهز است:
Hardware Root of Trust
Authenticated Firmware Updates
Secure Boot
Audit Log
Sanitization
Hardware Root of Trust به اعتبارسنجی Firmware کمک می‌کند و از اجرای Firmware غیرمعتبر جلوگیری می‌کند. قابلیت Sanitization نیز اطلاعات کاربری و تنظیمات ذخیره‌شده روی کارت را به‌صورت غیرقابل‌بازیابی پاک می‌کند.

توان مصرفی

توان مصرفی کارت Broadcom BCM57504 OCP3 به‌صورت زیر ثبت شده است:
توان مصرفی معمول: 16 وات
حداکثر توان مصرفی: 16.9 وات
این مقدار برای یک آداپتور چهارپورتی 10/25GbE با رابط PCIe 4.0 x16 و قابلیت‌های RDMA، مجازی‌سازی و Hardware Offload اعلام شده است.

کاربرد کارت شبکه Broadcom BCM57504 OCP3

این کارت برای مجازی‌سازی متراکم، شبکه‌های ابری، ارتباطات RoCEv2، ذخیره‌سازی مبتنی بر Ethernet، پردازش سریع بسته، شبکه‌های Overlay و انتقال حجم بالای اطلاعات مناسب است. چهار پورت مستقل امکان تفکیک جریان‌های شبکه، ایجاد مسیرهای افزونه و تخصیص پورت‌های جداگانه به سرویس‌های مختلف را فراهم می‌کنند.

مزایای کارت شبکه P26269-B21

مهم‌ترین مزیت این محصول، ارائه چهار پورت SFP28 با سرعت حداکثر 25GbE در فرم OCP NIC 3.0 است. پشتیبانی از سرعت‌های متفاوت روی پورت‌های مختلف، انعطاف مناسبی برای شبکه‌های ترکیبی 10 و 25 گیگابیتی ایجاد می‌کند.

رابط PCIe 4.0 x16، پشتیبانی از RoCEv2، SR-IOV با 1024 Virtual Function، NPAR، RSS، DPDK و Tunnel Offload مجموعه کاملی از قابلیت‌های شبکه حرفه‌ای را ارائه می‌دهد. Hardware Root of Trust و Secure Boot نیز امنیت Firmware آداپتور را تکمیل می‌کنند.

جمع‌بندی

کارت شبکه Broadcom BCM57504 Ethernet 10/25Gb 4-port SFP28 OCP3 Adapter for HPE با پارت نامبر P26269-B21 یک آداپتور چهارپورتی مبتنی بر کنترلر Broadcom BCM57504 است. این محصول چهار اتصال SFP28 با سرعت‌های 10 و 25GbE، فرم OCP NIC 3.0 و رابط PCI Express 4.0 x16 را ارائه می‌دهد.

پشتیبانی از RoCEv2، SR-IOV، NPAR، DPDK، RSS، Jumbo Frames و شتاب‌دهی تونل‌های VXLAN، NVGRE و GENEVE، این کارت را برای شبکه‌های پرسرعت و زیرساخت‌های مجازی مناسب می‌کند. توان مصرفی معمول 16 وات و قابلیت‌های امنیتی سخت‌افزاری نیز مجموعه مشخصات P26269-B21 را تکمیل می‌کنند.
