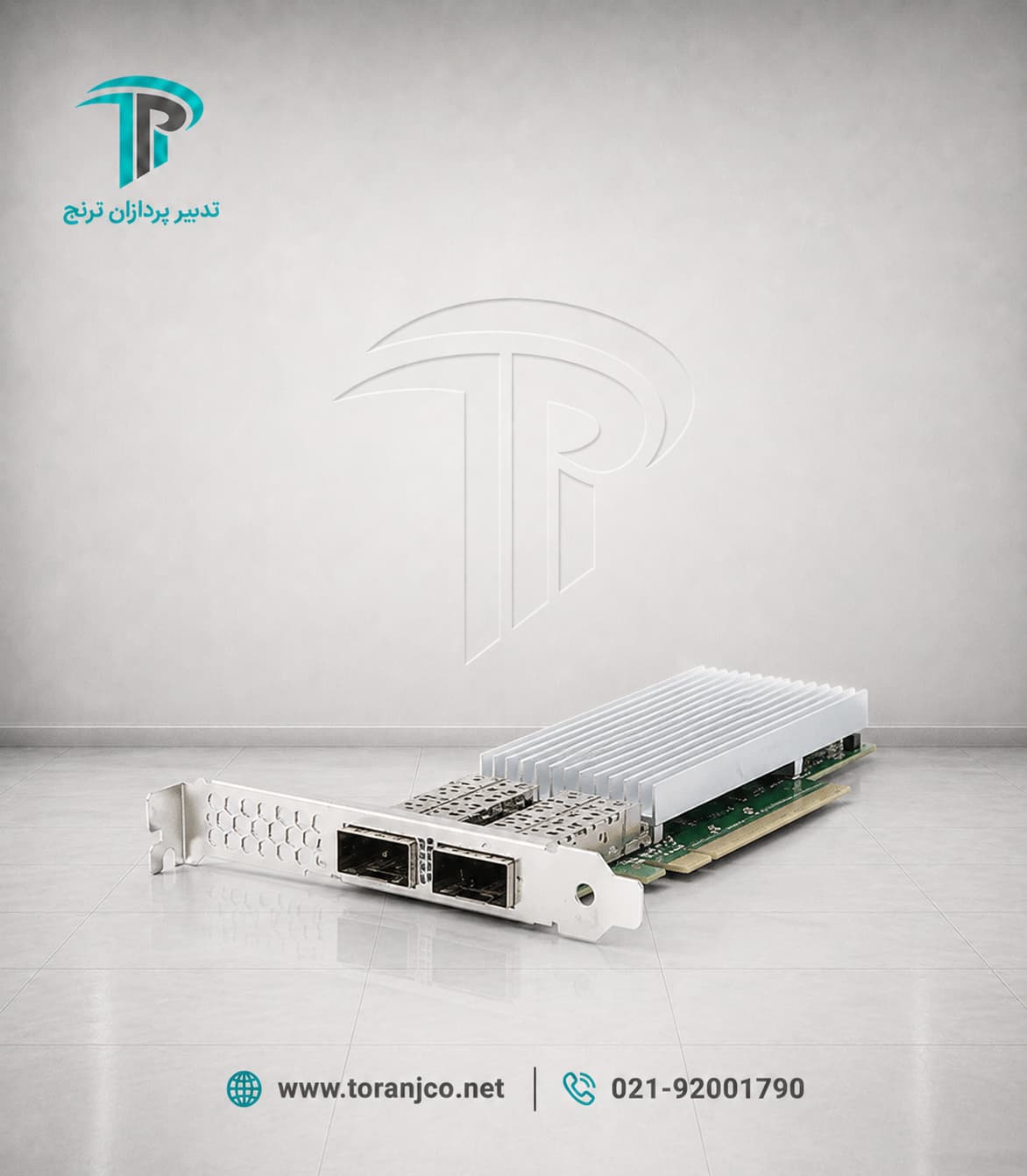

کارت شبکه Intel E810-CQDA2 Ethernet 100Gb 2-port QSFP28 Adapter for HPE

ویژگی‌های کلیدی

خانواده محصول:Intel Ethernet 800 Series
کنترلر شبکه: Intel Ethernet Controller E810-CAM2
تعداد پورت: دو پورت
نوع کانکتور:QSFP28
سرعت‌های قابل پشتیبانی: 10، 25، 50 و 100GbE
رابط داخلی:PCI Express 4.0 x16
فرم کارت:Stand-up PCIe Adapter
پشتیبانی از iWARP و RoCEv2
پشتیبانی از Intel VT-c، VMDq و SR-IOV
فناوری Intel Application Device Queues
فناوری Dynamic Device Personalization
پشتیبانی از DPDK
شتاب‌دهی VXLAN، GENEVE و NVGRE
پشتیبانی از IEEE 1588 PTP
پشتیبانی از IPv4 و IPv6
قابلیت UEFI PXE، Legacy PXE و iSCSI Remote Boot
مجهز به Hardware Root of Trust و Secure Boot
توان معمول 16.9 وات و حداکثر توان 19.2 وات با اتصال DAC

کارت شبکه Intel E810-CQDA2 دو پورت 100GbE برای HPE – P21112-B21

معرفی کارت شبکه Intel E810-CQDA2

این آداپتور دو اتصال QSFP28 را روی یک کارت PCIe استاندارد ارائه می‌دهد و برای شبکه‌های پرسرعت، رایانش ابری، مجازی‌سازی، ذخیره‌سازی مبتنی بر Ethernet و پردازش حجم بالای اطلاعات طراحی شده است. کنترلر E810 قابلیت‌های پیشرفته‌ای در زمینه مدیریت ترافیک، RDMA، مجازی‌سازی ورودی و خروجی و پردازش قابل‌برنامه‌ریزی بسته‌ها ارائه می‌دهد.

دو پورت QSFP28

کارت Intel E810-CQDA2 به دو پورت QSFP28 مجهز است. این رابط‌ها امکان استفاده از کابل‌های Direct Attach Copper، کابل‌های Active Optical و ماژول‌های نوری سازگار را فراهم می‌کنند.

هر پورت از سرعت‌های 10، 25، 50 و 100 گیگابیت بر ثانیه پشتیبانی می‌کند. استفاده از ابزار Ethernet Port Configuration Tool نیز امکان انتخاب پیکربندی‌های مختلف پورت و سرعت را در معماری E810 فراهم می‌سازد.

حداکثر توان عملیاتی 100GbE

با وجود برخورداری کارت از دو پورت QSFP28 و پشتیبانی هر پورت از نرخ 100GbE، حداکثر توان عملیاتی کل مدل E810-CQDA2 در تمام پیکربندی‌ها برابر با 100GbE است. بنابراین این محصول نباید با مدل Intel E810-2CQDA2 که برای توان عملیاتی بالاتر طراحی شده است، اشتباه گرفته شود.

سرعت‌های متفاوت را می‌توان روی پورت‌های کارت تنظیم کرد، اما مجموع ترافیک قابل پردازش آداپتور از سقف 100GbE عبور نمی‌کند. این ویژگی یکی از مشخصات مهم مدل P21112-B21 محسوب می‌شود.

کنترلر Intel E810-CAM2

پردازش شبکه این کارت توسط Intel Ethernet Controller E810-CAM2 انجام می‌شود. این کنترلر دوپورتی از خانواده Intel Ethernet E810 است و قابلیت استفاده در پیکربندی‌های مختلف 100، 50، 25 و 10GbE را دارد.

کنترلر E810-CAM2 از فناوری‌های مدیریت QoS، Flexible Port Partitioning، VMDq، SR-IOV، Intelligent Offloads، IEEE 1588 و Jumbo Frames پشتیبانی می‌کند.

رابط PCI Express 4.0 x16

ارتباط کارت P21112-B21 با سیستم از طریق رابط PCI Express 4.0 x16 انجام می‌شود. PCIe نسل چهارم با نرخ انتقال 16GT/s در هر مسیر، پهنای باند لازم برای انتقال ترافیک شبکه و اجرای قابلیت‌های سخت‌افزاری کنترلر E810 را فراهم می‌کند.

این محصول یک آداپتور Stand-up است و در بسته‌بندی اصلی Intel برای مدل E810-CQDA2 براکت Full Height نصب شده و براکت Low Profile نیز ارائه می‌شود.

فناوری‌های RDMA

کارت Intel E810-CQDA2 از دو فناوری RDMA پشتیبانی می‌کند:
iWARP
RoCEv2
RDMA امکان انتقال مستقیم اطلاعات میان حافظه سیستم‌های متصل را با دخالت کمتر پردازنده و پشته نرم‌افزاری شبکه فراهم می‌کند. معماری Intel Ethernet 800 Series همچنین از ارتباطات ذخیره‌سازی Ethernet مانند iSCSI، NFS و NVMe over Fabrics پشتیبانی می‌کند.

مجازی‌سازی با Intel VT-c و SR-IOV

این آداپتور از مجموعه فناوری‌های Intel Virtualization Technology for Connectivity پشتیبانی می‌کند. قابلیت‌های اصلی مجازی‌سازی آن عبارت‌اند از:
PCI-SIG SR-IOV
Virtual Machine Device Queues
Flexible Port Partitioning
مدیریت سخت‌افزاری QoS
محافظت در برابر Virtual Function مخرب
فیلترکردن پیشرفته بسته‌ها
پشتیبانی از VLAN
این قابلیت‌ها امکان اشتراک‌گذاری منابع کارت میان محیط‌های مجازی و مدیریت دقیق‌تر جریان‌های شبکه را فراهم می‌کنند.

فناوری Intel ADQ

فناوری Intel Application Device Queues یا ADQ امکان اختصاص صف‌های شبکه به برنامه‌ها و جریان‌های مشخص را فراهم می‌کند. این فناوری برای هدایت ترافیک، مدیریت صف‌ها، کنترل نرخ انتقال و کاهش نوسان تأخیر طراحی شده است.

ADQ یکی از قابلیت‌های اصلی خانواده Intel Ethernet 800 Series است و در کنار معماری صف‌های سخت‌افزاری E810، عملکرد قابل‌پیش‌بینی‌تری برای بارهای کاری حساس به تأخیر ایجاد می‌کند.

فناوری Dynamic Device Personalization

کارت E810-CQDA2 از فناوری Dynamic Device Personalization یا DDP بهره می‌برد. DDP امکان بارگذاری پروفایل‌های پردازش بسته متناسب با پروتکل‌ها و بارهای کاری مختلف را فراهم می‌کند.

این فناوری قابلیت‌های طبقه‌بندی، فیلترکردن و هدایت جریان‌های شبکه را گسترش می‌دهد و در پردازش‌های ابری، مخابراتی و Network Function Virtualization کاربرد دارد.

پردازش سریع بسته و DPDK

کارت P21112-B21 از Data Plane Development Kit یا DPDK پشتیبانی می‌کند. معماری E810 دارای صف‌های متعدد ارسال و دریافت، فیلترهای قابل‌برنامه‌ریزی و Intel Ethernet Flow Director است.

این کنترلر همچنین قابلیت‌های Checksum Offload، VLAN Tagging، Packet Filtering و پردازش سخت‌افزاری جریان‌های شبکه را ارائه می‌دهد.

شتاب‌دهی شبکه‌های مجازی

این آداپتور قابلیت Tunnel Offload را برای پروتکل‌های زیر ارائه می‌دهد:
VXLAN
GENEVE
NVGRE
بخشی از عملیات Encapsulation و Decapsulation بسته‌های شبکه Overlay توسط سخت‌افزار کارت انجام می‌شود. پشتیبانی از RSS، VMware NetQueue و Microsoft VMQ نیز توزیع و مدیریت ترافیک را در محیط‌های چند‌هسته‌ای و مجازی تکمیل می‌کند.

همگام‌سازی زمانی IEEE 1588

معماری Intel E810 از IEEE 1588 Precision Time Protocol نسخه‌های 1 و 2 پشتیبانی می‌کند. کارت می‌تواند Timestamp بسته‌های دریافتی و بسته‌های ارسالی انتخاب‌شده را ثبت کند.

این قابلیت امکان هماهنگ‌سازی دقیق زمان را در شبکه‌های مخابراتی، صنعتی، مالی و زیرساخت‌های توزیع‌شده فراهم می‌کند.

قابلیت‌های بوت شبکه

قابلیت‌های بوت شبکه کارت Intel E810-CQDA2 شامل موارد زیر است:
PXE Boot
Legacy BIOS PXE Boot
iSCSI Remote Boot در حالت UEFI
Signed UEFI Option ROM
پشتیبانی از HTTPS Boot
این امکانات برای استقرار سیستم‌عامل، مدیریت متمرکز و راه‌اندازی از منابع ذخیره‌سازی شبکه‌ای در نظر گرفته شده‌اند.

قابلیت‌های امنیتی

کارت P21112-B21 از قابلیت‌های امنیتی سخت‌افزاری و Firmware زیر برخوردار است:
Hardware Root of Trust
Authenticated Firmware Updates
Secure Boot
تشخیص خرابی Firmware و تنظیمات حیاتی
بازیابی خودکار آداپتور
Sanitization اطلاعات ذخیره‌شده
این قابلیت‌ها به اعتبارسنجی Firmware، جلوگیری از اجرای کد دست‌کاری‌شده و بازگرداندن آداپتور به وضعیت سالم کمک می‌کنند.

توان مصرفی

توان مصرفی کارت هنگام استفاده از اتصال DAC در حداکثر فعالیت 100GbE به‌صورت زیر است:
توان مصرفی معمول: 16.9 وات
حداکثر توان مصرفی: 19.2 وات
در صورت استفاده از ماژول‌های نوری، توان مصرفی می‌تواند بیشتر باشد و به نوع و توان ماژول QSFP28 وابسته است.

کاربرد کارت شبکه Intel E810-CQDA2

این کارت برای رایانش ابری، مجازی‌سازی، شبکه‌های ذخیره‌سازی، ارتباطات RDMA، پردازش سریع بسته، پایگاه‌های داده، شبکه‌های مخابراتی، زیرساخت‌های HPC و انتقال حجم بالای اطلاعات مناسب است. دو پورت QSFP28 امکان ایجاد مسیرهای مستقل، ارتباط افزونه و تفکیک جریان‌های شبکه را فراهم می‌کنند.

مزایای کارت شبکه P21112-B21

مهم‌ترین مزیت این محصول، ترکیب ارتباط 100GbE با رابط PCIe 4.0 x16 و قابلیت‌های پیشرفته خانواده Intel Ethernet 800 Series است. پشتیبانی از iWARP و RoCEv2، فناوری‌های ADQ و DDP، مجازی‌سازی SR-IOV و پردازش DPDK، مجموعه کاملی برای شبکه‌های حرفه‌ای فراهم می‌کند.

قابلیت‌های Hardware Root of Trust، Secure Boot، Firmware امضاشده و بازیابی خودکار نیز امنیت و پایداری نرم‌افزار داخلی آداپتور را تقویت می‌کنند.

جمع‌بندی

کارت شبکه Intel E810-CQDA2 Ethernet 100Gb 2-port QSFP28 Adapter for HPE با پارت نامبر P21112-B21 یک آداپتور Stand-up دوپورتی بر پایه کنترلر Intel E810-CAM2 است. این محصول از سرعت‌های 10، 25، 50 و 100GbE، رابط PCIe 4.0 x16 و رسانه‌های DAC، AOC و ماژول‌های نوری پشتیبانی می‌کند.

پشتیبانی از iWARP، RoCEv2، Intel ADQ، DDP، SR-IOV، DPDK و شتاب‌دهی شبکه‌های مجازی، این کارت را به گزینه‌ای قدرتمند برای زیرساخت‌های شبکه پرسرعت تبدیل می‌کند. با وجود دو پورت 100GbE، حداکثر توان عملیاتی مجموع آداپتور برابر با 100GbE است که باید هنگام ارزیابی این مدل در نظر گرفته شود.
