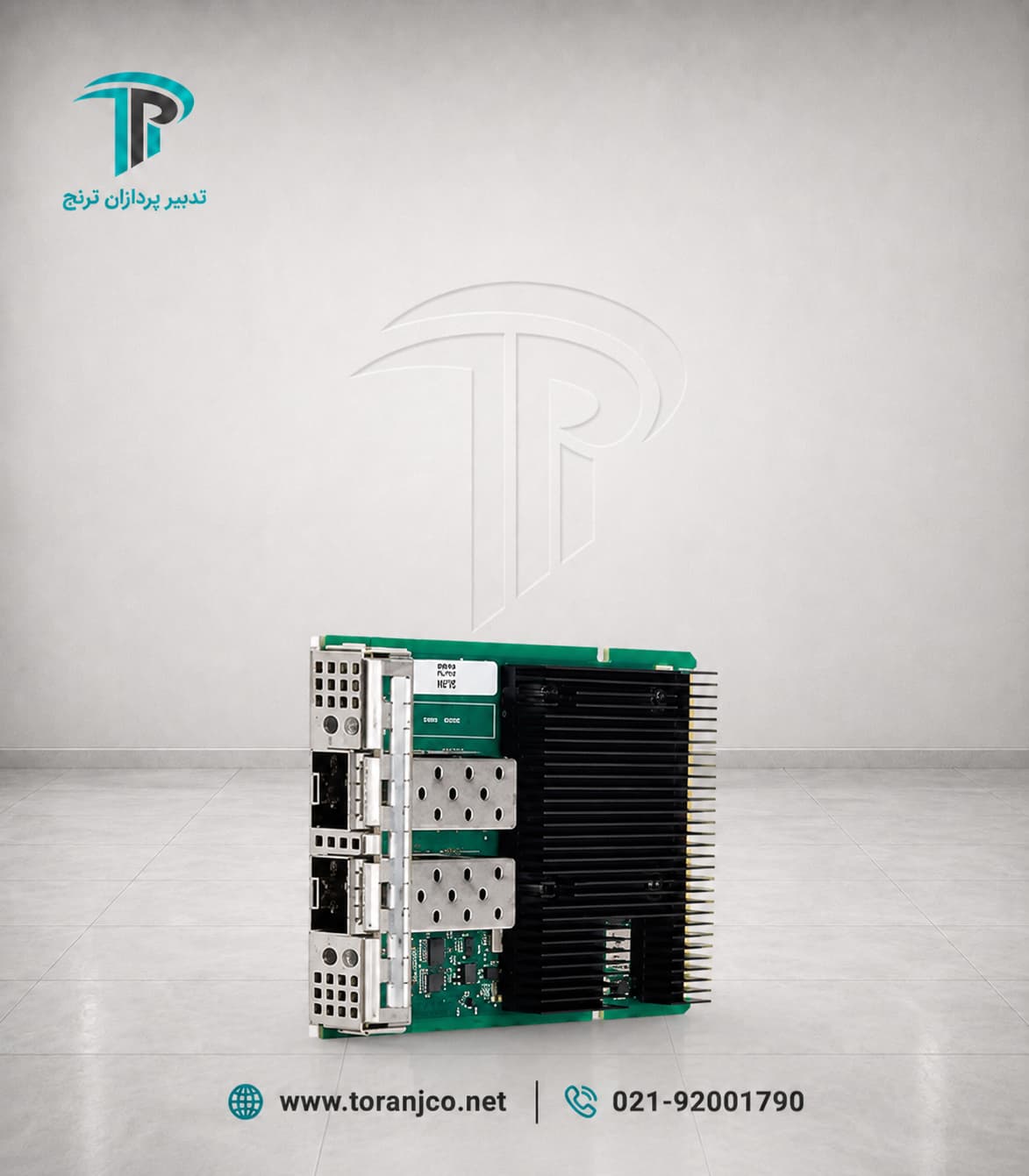

کارت شبکه Intel E810-XXVDA2 Ethernet 10/25Gb 2-port SFP28 OCP3 Adapter for HPE

ویژگی‌های کلیدی

کنترلر شبکهIntel E810-XXVAM2 :
خانواده محصول Intel Ethernet 800 Series :
تعداد پورت: دو پورت
نوع کانکتور:SFP28
سرعت هر پورت: 1، 10 و 25GbE
ظرفیت اسمی دو پورت: حداکثر 50Gb/s
فرم آداپتور: OCP NIC 3.0
رابط داخلی: PCI Express 4.0 x8
نرخ رابط PCIe: برابر با 16GT/s
پشتیبانی از iWARP و RoCEv2
پشتیبانی از Intel VT-c، VMDq و SR-IOV
پشتیبانی از Intel ADQ و DDP
پشتیبانی از DPDK
شتاب‌دهی VXLAN، GENEVE و NVGRE
پشتیبانی از RSS، VMware NetQueue و Microsoft VMQ
پشتیبانی از IEEE 1588 PTP
پشتیبانی از PXE و iSCSI Remote Boot
مجهز به Hardware Root of Trust و Secure Boot
توان مصرفی معمول 8.9 وات و حداکثر توان 10.1 وات

کارت شبکه Intel E810-XXVDA2 دو پورت 10/25GbE OCP3 برای HPE – P10106-B21

معرفی کارت شبکه Intel E810-XXVDA2

این کارت دو اتصال Ethernet پرسرعت را در قالب استاندارد OCP NIC 3.0 ارائه می‌دهد. معماری Intel Ethernet 800 Series قابلیت‌های پیشرفته‌ای برای مدیریت ترافیک، مجازی‌سازی ورودی و خروجی، ارتباطات RDMA و پردازش سخت‌افزاری بسته‌ها در اختیار آداپتور قرار می‌دهد.

دو پورت SFP28 با سرعت 1/10/25GbE

کارت Intel E810-XXVDA2 دارای دو پورت SFP28 است که هرکدام از سرعت‌های 1، 10 و 25 گیگابیت بر ثانیه پشتیبانی می‌کنند. این رابط‌ها قابلیت استفاده از کابل‌های Direct Attach Copper، کابل‌های Active Optical و ماژول‌های نوری سازگار را دارند.

فعالیت هم‌زمان دو پورت در سرعت 25GbE، ظرفیت اسمی مجموعاً 50Gb/s را فراهم می‌کند. آداپتورهای Intel E810 همچنین از تنظیم سرعت‌های متفاوت روی پورت‌های یک کارت پشتیبانی می‌کنند و انعطاف مناسبی برای شبکه‌های ترکیبی ایجاد می‌سازند.

کنترلر Intel E810-XXVAM2

پردازش شبکه این محصول توسط کنترلر Intel E810-XXVAM2 انجام می‌شود. این کنترلر دوپورتی از خانواده Intel Ethernet E810 برای ارتباطات 25GbE طراحی شده و از فناوری‌های مجازی‌سازی، مدیریت QoS، RDMA، Intelligent Offloads و پردازش قابل‌برنامه‌ریزی جریان‌های شبکه برخوردار است.

کنترلر E810 همچنین از Intel Data Direct I/O، Flexible Port Partitioning، VMDq و قابلیت‌های سخت‌افزاری مدیریت ترافیک پشتیبانی می‌کند.

فرم OCP NIC 3.0

P10106-B21 با فرم OCP NIC 3.0 عرضه می‌شود و یک آداپتور Stand-up معمولی نیست. فرم OCP 3.0 برای ایجاد ساختاری استاندارد، یکپارچه و سرویس‌پذیر در تجهیزات محاسباتی طراحی شده است.

این فرم، دو پورت SFP28 و کنترلر Intel E810 را از طریق جایگاه اختصاصی OCP به سیستم متصل می‌کند. Intel نیز این مدل را به‌عنوان یک کارت OCP 3.0 با پیکربندی دوپورتی معرفی کرده است.

رابط PCI Express 4.0 x8

ارتباط آداپتور با سیستم از طریق رابط PCI Express 4.0 x8 انجام می‌شود. این رابط با نرخ 16GT/s روی هشت مسیر PCIe، پهنای باند لازم برای فعالیت هم‌زمان دو پورت 25GbE را فراهم می‌کند.

مشخصات اصلی رابط داخلی کارت عبارت‌اند از:
نسل رابط:PCIe 4.0
پهنای گذرگاه:x8
نرخ انتقال: 16GT/s
فرم کارت:OCP NIC 3.0
کنترلر: Intel E810-XXVAM2

فناوری RDMA با iWARP و RoCEv2

کارت شبکه Intel E810-XXVDA2 از دو پروتکل RDMA پشتیبانی می‌کند:
iWARP
RoCEv2
این فناوری‌ها امکان انتقال مستقیم اطلاعات میان حافظه سیستم‌های متصل را با دخالت کمتر پردازنده فراهم می‌کنند. معماری E810 همچنین قابلیت‌های Storage over Ethernet مبتنی بر iSCSI و NFS را ارائه می‌دهد.

مجازی‌سازی با Intel VT-c و SR-IOV

این آداپتور از Intel Virtualization Technology for Connectivity برخوردار است. قابلیت‌های مجازی‌سازی آن شامل SR-IOV، VMDq، مدیریت سخت‌افزاری QoS و Flexible Port Partitioning هستند.

SR-IOV امکان ایجاد رابط‌های سخت‌افزاری مجازی و تخصیص مستقیم‌تر منابع شبکه به ماشین‌های مجازی را فراهم می‌کند. برخلاف برخی آداپتورهای Broadcom، قابلیت NPAR برای این مدل در مشخصات HPE ثبت نشده است.

فناوری Intel Application Device Queues

فناوری Intel Application Device Queues یا ADQ امکان اختصاص صف‌های شبکه به برنامه‌ها و جریان‌های مشخص را فراهم می‌کند. این قابلیت برای مدیریت بهتر ترافیک، کاهش نوسان تأخیر و ایجاد عملکرد یکنواخت‌تر در بارهای کاری شبکه طراحی شده است.

ADQ یکی از فناوری‌های اصلی Intel Ethernet 800 Series است و در کنار صف‌های سخت‌افزاری کنترلر، مدیریت دقیق‌تر جریان‌های پرترافیک را امکان‌پذیر می‌کند.

فناوری Dynamic Device Personalization

کارت P10106-B21 از Dynamic Device Personalization یا DDP پشتیبانی می‌کند. این فناوری امکان بارگذاری پروفایل‌های پردازش بسته متناسب با پروتکل‌ها و جریان‌های شبکه را در کنترلر فراهم می‌سازد.

DDP قابلیت طبقه‌بندی، فیلترکردن و هدایت ترافیک را توسعه می‌دهد و به کنترلر اجازه می‌دهد پردازش برخی پروتکل‌ها را در سطح سخت‌افزار انجام دهد.

DPDK و قابلیت‌های Offload

آداپتور Intel E810-XXVDA2 از Data Plane Development Kit یا DPDK پشتیبانی می‌کند. این فناوری امکان پردازش سریع بسته‌ها را برای سرویس‌های ابری، NFV، فایروال‌های نرم‌افزاری و مسیریابی مجازی فراهم می‌کند.

قابلیت‌های Intelligent Offload، Receive Side Scaling، VMware NetQueue و Microsoft VMQ نیز توزیع و پردازش ترافیک را میان صف‌ها و هسته‌های پردازنده بهینه می‌کنند.

شتاب‌دهی تونل‌های شبکه مجازی

P10106-B21 از Tunnel Offload برای پروتکل‌های زیر پشتیبانی می‌کند:
VXLAN
GENEVE
NVGRE
این قابلیت بخشی از عملیات Encapsulation و Decapsulation شبکه‌های Overlay را در سطح سخت‌افزار کارت انجام می‌دهد و پردازش نرم‌افزاری موردنیاز در زیرساخت‌های مجازی و Software-Defined را کاهش می‌دهد.

همگام‌سازی زمانی IEEE 1588 PTP

کارت Intel E810-XXVDA2 از استاندارد IEEE 1588 Precision Time Protocol پشتیبانی می‌کند. این فناوری برای هماهنگ‌سازی دقیق زمان میان تجهیزات و سرویس‌های متصل به شبکه در نظر گرفته شده است.

پشتیبانی از PTP در کنار قابلیت‌های ADQ و DDP، مجموعه ویژگی‌های این آداپتور را برای شبکه‌های سازمانی، ابری و ارتباطی تکمیل می‌کند.

قابلیت‌های بوت شبکه

قابلیت‌های بوت شبکه کارت P10106-B21 عبارت‌اند از:
UEFI PXE Boot
Legacy BIOS PXE Boot
iSCSI Remote Boot در حالت UEFI
Wake-on-LAN

این آداپتور از پروتکل‌های IPv4 و IPv6 نیز پشتیبانی می‌کند و قابلیت Auto Negotiation را برای تنظیم سرعت ارتباط ارائه می‌دهد.

قابلیت‌های امنیتی

کارت Intel E810-XXVDA2 OCP3 به قابلیت‌های امنیتی زیر مجهز است:
Hardware Root of Trust
Authenticated Firmware Updates
Secure Boot
Audit Log
Sanitization
این قابلیت‌ها برای اعتبارسنجی Firmware، جلوگیری از نصب نرم‌افزار داخلی غیرمعتبر، ثبت تغییرات Firmware و پاک‌سازی اطلاعات ذخیره‌شده روی آداپتور طراحی شده‌اند.

توان مصرفی

توان مصرفی این کارت در اطلاعات رسمی HPE به‌صورت زیر ثبت شده است:
توان مصرفی معمول: 8.9 وات
حداکثر توان مصرفی: 10.1 وات
این مقدار برای یک آداپتور دوپورتی 25GbE با رابط PCIe 4.0، فناوری RDMA و قابلیت‌های پیشرفته مجازی‌سازی و Offload اعلام شده است.

کاربرد کارت شبکه Intel E810-XXVDA2 OCP3

این آداپتور برای مجازی‌سازی، رایانش ابری، شبکه‌های ذخیره‌سازی، ارتباطات iWARP و RoCEv2، پردازش سریع بسته، شبکه‌های Overlay و انتقال حجم بالای اطلاعات مناسب است. دو پورت مستقل SFP28 امکان تفکیک جریان‌های شبکه، ایجاد مسیر ارتباطی افزونه یا دستیابی به ظرفیت اسمی 50Gb/s را فراهم می‌کنند.

مزایای کارت شبکه P10106-B21

مهم‌ترین مزیت این محصول، ترکیب دو پورت 25GbE با فرم OCP NIC 3.0 و رابط PCIe 4.0 x8 است. پشتیبانی از سرعت‌های 1، 10 و 25GbE نیز انعطاف مناسبی برای شبکه‌هایی با نرخ‌های انتقال متفاوت ایجاد می‌کند.

قابلیت‌های iWARP، RoCEv2، SR-IOV، Intel ADQ، DDP، DPDK و Tunnel Offload امکانات موردنیاز شبکه‌های مجازی و پرترافیک را ارائه می‌دهند. Hardware Root of Trust، Secure Boot و به‌روزرسانی‌های احراز هویت‌شده نیز امنیت Firmware آداپتور را تکمیل می‌کنند.

جمع‌بندی

کارت شبکه Intel E810-XXVDA2 Ethernet 10/25Gb 2-port SFP28 OCP3 Adapter for HPE با پارت نامبر P10106-B21 یک آداپتور دوپورتی از خانواده Intel Ethernet 800 Series است. این محصول دو رابط SFP28 با سرعت‌های 1، 10 و 25GbE، کنترلر Intel E810-XXVAM2، فرم OCP NIC 3.0 و رابط PCIe 4.0 x8 را ارائه می‌دهد.

پشتیبانی از iWARP، RoCEv2، Intel VT-c، SR-IOV، ADQ، DDP، DPDK و شتاب‌دهی تونل‌های شبکه، این کارت را به گزینه‌ای قدرتمند برای شبکه‌های پرسرعت و مجازی تبدیل می‌کند. توان مصرفی معمول 8.9 وات و قابلیت‌های امنیتی سخت‌افزاری نیز مجموعه مشخصات P10106-B21 را تکمیل می‌کنند.
