کارت شبکه Mellanox MCX623105AS-VDAT Ethernet 200Gb 1-port QSFP56 Adapter for HPE

ویژگی‌های کلیدی

معماری شبکه: NVIDIA ConnectX-6 Dx
تعداد پورت: یک پورت
نوع کانکتور:QSFP56
حداکثر سرعت شبکه: 200GbE
پشتیبانی از سرعت‌های 1، 10، 25، 40، 50، 100 و 200GbE
رابط داخلی:PCI Express 4.0 x16
فرم کارت: Stand-up PCIe Adapter
پشتیبانی از IPv4 و IPv6
پشتیبانی از RoCEv1 و RoCEv2
پشتیبانی از Receive Side Scaling
پشتیبانی از SR-IOV با مجموع 512 Virtual Function
پشتیبانی از DPDK
شتاب‌دهی VXLAN، NVGRE و GENEVE
پشتیبانی از VMware NetQueue و Microsoft VMQ
قابلیت UEFI PXE، Legacy PXE و iSCSI Remote Boot
مجهز به Hardware Root of Trust و Secure Boot
توان مصرفی معمول 13 وات و حداکثر 18.4 وات
برخورداری از Secure Boot و فاقد شتاب‌دهی سخت‌افزاری Crypto در نسخه AS-VDAT

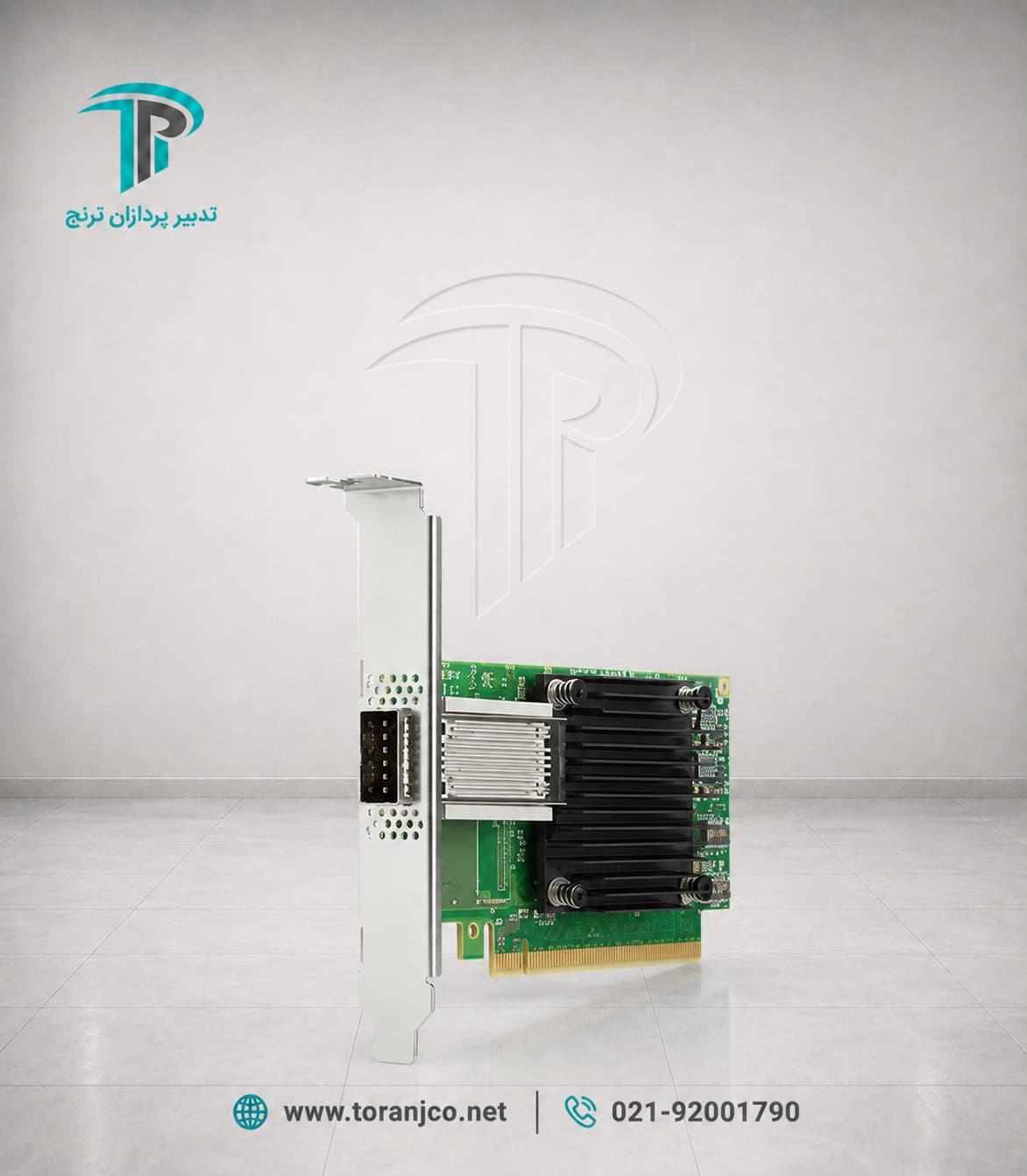

کارت شبکه Mellanox MCX623105AS-VDAT با پارت نامبر P10180-B21

معرفی کارت شبکه Mellanox P10180-B21

این محصول یک آداپتور Ethernet تک‌پورتی با ظرفیت ارتباطی حداکثر 200 گیگابیت بر ثانیه است. کارت بر پایه معماری ConnectX-6 Dx توسعه یافته و قابلیت‌های پیشرفته‌ای برای انتقال داده، ارتباطات RDMA، مجازی‌سازی شبکه و پردازش سخت‌افزاری بسته‌ها ارائه می‌دهد.

یک پورت QSFP56 با سرعت 200GbE

کارت Mellanox MCX623105AS-VDAT دارای یک پورت QSFP56 است که حداکثر سرعت 200GbE را ارائه می‌دهد. رابط QSFP56 امکان استفاده از کابل‌های Direct Attach، کابل‌های Active Optical و ماژول‌های نوری سازگار را فراهم می‌کند.

این آداپتور علاوه بر 200GbE، از سرعت‌های 1، 10، 25، 40، 50 و 100 گیگابیت بر ثانیه نیز پشتیبانی می‌کند. این گستره سرعت، استفاده از کارت را در شبکه‌هایی با نرخ‌های انتقال مختلف امکان‌پذیر می‌سازد.

معماری NVIDIA ConnectX-6 Dx

مدل MCX623105AS-VDAT از معماری NVIDIA ConnectX-6 Dx استفاده می‌کند. این خانواده از آداپتورهای شبکه برای ارائه ارتباطات Ethernet با پهنای باند بالا، تأخیر کم و شتاب‌دهی سخت‌افزاری پردازش شبکه طراحی شده است.

ConnectX-6 Dx از یک پورت Ethernet با سرعت حداکثر 200GbE و رابط میزبان PCIe 4.0 پشتیبانی می‌کند. فناوری‌های Hardware Offload این معماری می‌توانند بخشی از پردازش بسته‌ها و جریان‌های شبکه را از پردازنده اصلی به آداپتور منتقل کنند.

رابط PCI Express 4.0 x16

ارتباط کارت P10180-B21 با سیستم از طریق رابط PCI Express 4.0 x16 انجام می‌شود. رابط PCIe نسل چهارم پهنای باند موردنیاز برای انتقال ترافیک 200GbE و اجرای قابلیت‌های شتاب‌دهی آداپتور را فراهم می‌کند.

این کارت با فرم Stand-up عرضه می‌شود و مدل AS-VDAT در اسناد NVIDIA به‌عنوان یک آداپتور تک‌پورت QSFP56 با رابط PCIe 4.0 x16 معرفی شده است.

فناوری RDMA و RoCE

کارت شبکه Mellanox P10180-B21 از فناوری Remote Direct Memory Access و پروتکل‌های زیر پشتیبانی می‌کند:
RoCEv1
RoCEv2
RDMA امکان انتقال مستقیم داده میان حافظه سیستم‌های متصل را فراهم می‌کند و میزان دخالت پردازنده و پشته نرم‌افزاری شبکه را کاهش می‌دهد. این قابلیت برای ارتباطات کم‌تأخیر، ذخیره‌سازی شبکه‌ای، پردازش‌های توزیع‌شده و انتقال حجم بالای داده اهمیت دارد.

مجازی‌سازی با SR-IOV

این کارت از فناوری Single Root I/O Virtualization یا SR-IOV پشتیبانی می‌کند. HPE برای این مدل قابلیت ایجاد مجموعاً 512 Virtual Function را ثبت کرده است.

SR-IOV امکان تقسیم منابع یک آداپتور فیزیکی میان چند محیط مجازی را فراهم می‌کند. هر Virtual Function می‌تواند به‌عنوان یک رابط شبکه مستقل در اختیار ماشین مجازی یا سرویس نرم‌افزاری قرار گیرد.

پردازش سریع بسته با DPDK

کارت MCX623105AS-VDAT از Data Plane Development Kit یا DPDK پشتیبانی می‌کند. DPDK مجموعه‌ای از کتابخانه‌ها و درایورها برای پردازش سریع بسته‌های شبکه است.

این قابلیت برای پردازش پرتعداد Packet، زیرساخت‌های NFV، مسیریابی نرم‌افزاری، فایروال‌های مجازی و سرویس‌های شبکه ابری مورد استفاده قرار می‌گیرد. پشتیبانی از DPDK در مشخصات رسمی HPE برای P10180-B21 ثبت شده است.

شتاب‌دهی شبکه‌های مجازی

آداپتور P10180-B21 از Tunnel Offload برای پروتکل‌های زیر پشتیبانی می‌کند:
VXLAN
NVGRE
GENEVE
این قابلیت بخشی از عملیات Encapsulation و Decapsulation بسته‌های شبکه Overlay را در سطح سخت‌افزار آداپتور انجام می‌دهد. فناوری‌های Offload خانواده ConnectX همچنین امکان شتاب‌دهی شبکه‌های Software-Defined و کاهش بار پردازشی CPU را فراهم می‌کنند.

مدیریت و توزیع ترافیک

این کارت از Receive Side Scaling یا RSS پشتیبانی می‌کند. RSS پردازش بسته‌های دریافتی را میان چند هسته پردازنده توزیع می‌کند و از متمرکزشدن تمام عملیات شبکه روی یک هسته جلوگیری می‌کند.

پشتیبانی از VMware NetQueue و Microsoft Virtual Machine Queue نیز مدیریت و هدایت ترافیک ماشین‌های مجازی را بهبود می‌دهد. کارت از هر دو پروتکل IPv4 و IPv6 پشتیبانی می‌کند.

فناوری NVIDIA ASAP²

معماری ConnectX از فناوری ASAP² یا Accelerated Switching and Packet Processing بهره می‌برد. این فناوری برای شتاب‌دهی پردازش شبکه‌های مجازی و Software-Defined در سطح سخت‌افزار کارت طراحی شده است.

ASAP² می‌تواند عملیات مربوط به سوئیچ مجازی و هدایت جریان‌های شبکه را از CPU به آداپتور منتقل کند و منابع پردازنده را برای اجرای بارهای کاری اصلی آزاد نگه دارد.

قابلیت‌های بوت شبکه

قابلیت‌های بوت شبکه این محصول عبارت‌اند از:
UEFI PXE Boot
Legacy BIOS PXE Boot
iSCSI Remote Boot در حالت UEFI
PXE امکان استقرار یا راه‌اندازی سیستم‌عامل از طریق شبکه را فراهم می‌کند. iSCSI Remote Boot نیز برای بوت از منابع ذخیره‌سازی مبتنی بر Ethernet در نظر گرفته شده است.
قابلیت‌های امنیتی

کارت Mellanox MCX623105AS-VDAT از مجموعه‌ای از قابلیت‌های امنیتی سخت‌افزاری و Firmware برخوردار است:
Hardware Root of Trust
Authenticated Firmware Updates
Secure Boot
Audit Log
Firmware Authentication
Hardware Root of Trust زنجیره‌ای برای اعتبارسنجی Firmware ایجاد می‌کند و به‌روزرسانی‌های احراز هویت‌شده نیز از نصب Firmware دست‌کاری‌شده جلوگیری می‌کنند. Audit Log تغییرات مرتبط با به‌روزرسانی Firmware را ثبت می‌کند.

مدل MCX623105AS-VDAT دارای Secure Boot است، اما شتاب‌دهی سخت‌افزاری رمزنگاری یا Crypto در این نسخه فعال نیست. این مشخصه، مدل AS-VDAT را از نسخه‌های AC-VDAT دارای Crypto و Secure Boot متمایز می‌کند.

توان مصرفی

توان مصرفی کارت شبکه P10180-B21 به‌صورت زیر ثبت شده است:
توان مصرفی معمول: 13 وات
حداکثر توان مصرفی: 18.4 وات
این مقدار برای یک آداپتور تک‌پورت 200GbE با رابط PCIe 4.0 x16 و قابلیت‌های پیشرفته RDMA، مجازی‌سازی و Hardware Offload تعریف شده است.

کاربرد کارت شبکه Mellanox MCX623105AS-VDAT

این کارت برای رایانش ابری، مجازی‌سازی متراکم، انتقال حجم بالای داده، شبکه‌های ذخیره‌سازی، ارتباطات RoCE، پردازش‌های هوش مصنوعی، زیرساخت‌های HPC، پردازش سریع بسته و شبکه‌های Software-Defined مناسب است. سرعت 200GbE و قابلیت‌های RDMA و Hardware Offload آن را برای بارهای کاری حساس به پهنای باند و تأخیر به گزینه‌ای قدرتمند تبدیل می‌کنند.

مزایای کارت شبکه P10180-B21

مهم‌ترین مزیت این محصول، ارائه پهنای باند 200GbE در قالب یک پورت QSFP56 است. رابط PCIe 4.0 x16، معماری ConnectX-6 Dx و پشتیبانی از RoCEv1 و RoCEv2، انتقال داده سریع و کم‌تأخیر را امکان‌پذیر می‌کنند.

قابلیت‌های SR-IOV، DPDK، RSS، VMware NetQueue، VMQ و Tunnel Offload نیز امکانات موردنیاز شبکه‌های مجازی و ابری را فراهم می‌کنند. Hardware Root of Trust، Secure Boot، به‌روزرسانی احراز هویت‌شده و Audit Log نیز امنیت Firmware آداپتور را تکمیل می‌کنند.

جمع‌بندی

کارت شبکه Mellanox MCX623105AS-VDAT Ethernet 200Gb 1-port QSFP56 Adapter for HPE با پارت نامبر P10180-B21 یک آداپتور Stand-up تک‌پورتی مبتنی بر معماری NVIDIA ConnectX-6 Dx است. این کارت از سرعت‌های 1 تا 200GbE، رابط PCI Express 4.0 x16، ارتباطات RoCEv1 و RoCEv2 و مجازی‌سازی SR-IOV پشتیبانی می‌کند.

قابلیت‌های DPDK، RSS، VXLAN، NVGRE، GENEVE، PXE Boot و iSCSI Remote Boot در کنار Hardware Root of Trust و Secure Boot، این محصول را به یک آداپتور قدرتمند برای شبکه‌های پرسرعت، زیرساخت‌های ابری، هوش مصنوعی و پردازش‌های داده‌محور تبدیل کرده‌اند.
