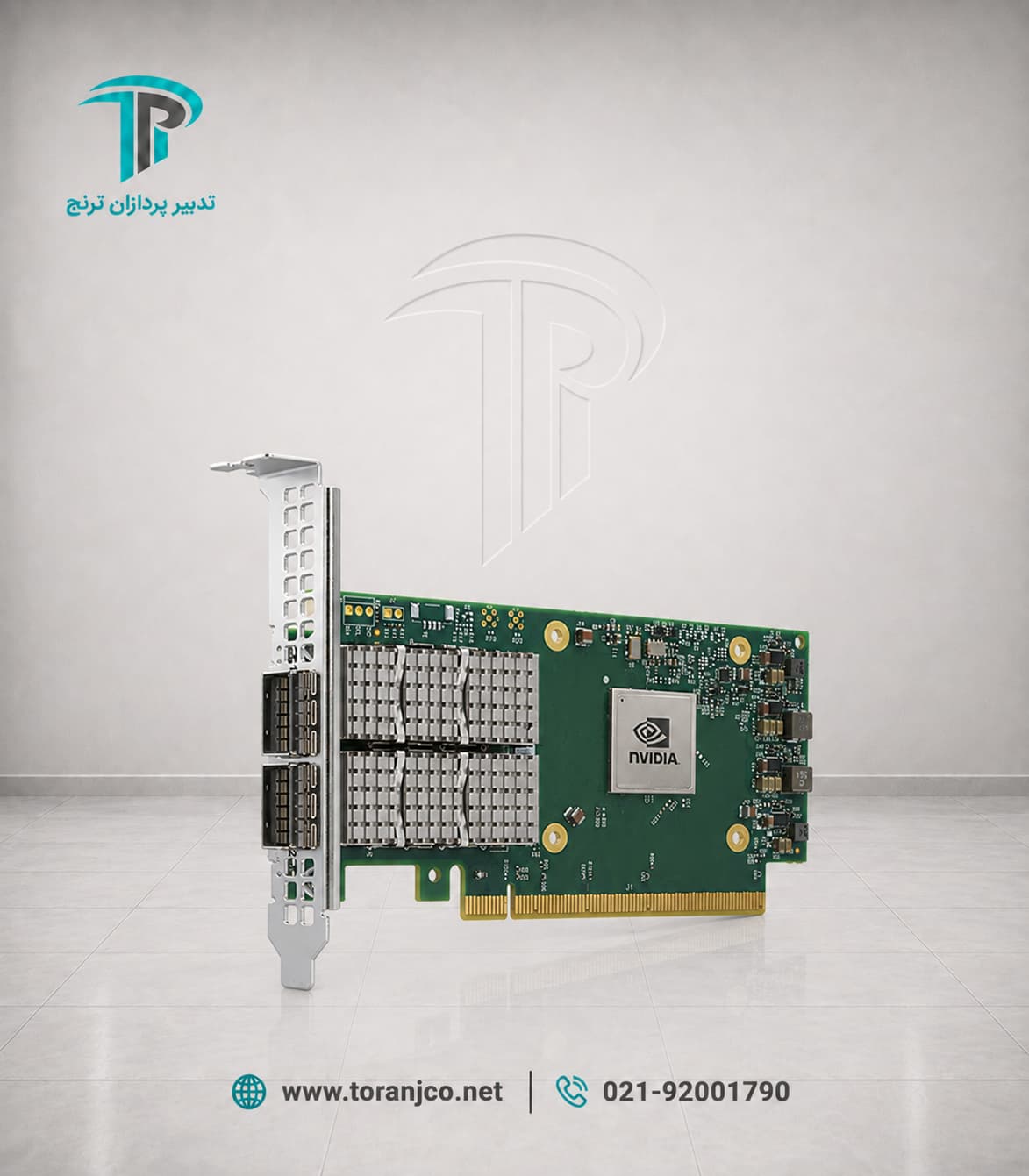

کارت شبکه Mellanox MCX623106AS-CDAT Ethernet 100Gb 2-port QSFP56 Adapter for HPE

ویژگی‌های کلیدی

معماری شبکه: NVIDIA ConnectX-6 Dx
تعداد پورت: دو پورت
نوع رابط شبکه: QSFP56
حداکثر سرعت هر پورت: 100GbE
سرعت‌های قابل پشتیبانی: 1، 10، 25، 40، 50 و 100GbE
ظرفیت اسمی دو پورت: حداکثر 200Gb/s
رابط داخلی: PCI Express 4.0 x16
فرم کارت: Stand-up PCIe Adapter
پشتیبانی از RoCEv1 و RoCEv2
پشتیبانی از SR-IOV با مجموع 512 Virtual Function
پشتیبانی از DPDK
پشتیبانی از RSS، VMware NetQueue و Microsoft VMQ
شتاب‌دهی VXLAN، NVGRE و GENEVE
پشتیبانی از IPv4 و IPv6
بوت شبکه UEFI PXE، Legacy PXE و iSCSI
مجهز به Hardware Root of Trust و Secure Boot
توان مصرفی معمول 13 وات و حداکثر 18.4 وات
Secure Boot فعال و شتاب‌دهی رمزنگاری غیرفعال در مدل AS-CDAT

کارت شبکه Mellanox MCX623106AS-CDAT دو پورت 100GbE برای HPE – P25960-B21

معرفی کارت شبکه Mellanox P25960-B21

این آداپتور از خانواده کارت‌های شبکه NVIDIA Mellanox ConnectX-6 Dx است و دو اتصال Ethernet پرسرعت را روی یک کارت PCIe ارائه می‌دهد. هر پورت می‌تواند حداکثر سرعت 100 گیگابیت بر ثانیه داشته باشد و برای زیرساخت‌های ابری، پردازش داده، ذخیره‌سازی شبکه‌ای و ارتباطات کم‌تأخیر طراحی شده است.

 دو پورت QSFP56 با سرعت 100GbE

کارت شبکه P25960-B21 دارای دو پورت QSFP56 است. هر پورت از سرعت‌های 1، 10، 25، 40، 50 و 100 گیگابیت بر ثانیه پشتیبانی می‌کند و می‌تواند از ارتباطات مسی یا نوری سازگار با QSFP56 استفاده کند.

در صورت فعالیت هم‌زمان هر دو پورت با سرعت 100GbE، ظرفیت اسمی مجموع ارتباطات کارت به 200Gb/s می‌رسد. امکان استفاده از سرعت‌های متفاوت روی دو پورت نیز برای آداپتورهای Mellanox این خانواده در نظر گرفته شده است.

 معماری NVIDIA ConnectX-6 Dx

مدل MCX623106AS-CDAT بر پایه معماری NVIDIA ConnectX-6 Dx ساخته شده است. این معماری برای ارائه پهنای باند بالا، تأخیر کم، پردازش سخت‌افزاری جریان‌های شبکه و کاهش وابستگی عملیات شبکه به پردازنده اصلی طراحی شده است.

ConnectX-6 Dx از قابلیت‌های پیشرفته RoCE، پردازش DPDK و فناوری ASAP² برای شتاب‌دهی شبکه‌های مجازی برخوردار است. نسخه AS-CDAT این آداپتور دارای Secure Boot فعال است، اما موتورهای رمزنگاری داخلی آن غیرفعال هستند.

 رابط PCI Express 4.0 x16

ارتباط کارت شبکه با سیستم از طریق رابط PCI Express 4.0 x16 انجام می‌شود. این رابط با نرخ 16GT/s در هر مسیر، پهنای باند لازم برای مدیریت هم‌زمان دو اتصال 100GbE و قابلیت‌های سخت‌افزاری آداپتور را فراهم می‌کند.

رابط کارت با نسل‌های PCIe 3.0، 2.0 و 1.1 نیز سازگاری الکتریکی دارد، اما مشخصه اصلی محصول PCIe Gen4 x16 است.

 فناوری RDMA و RoCE

کارت Mellanox MCX623106AS-CDAT از فناوری Remote Direct Memory Access و پروتکل‌های زیر پشتیبانی می‌کند:
RoCEv1
RoCEv2

فناوری RDMA امکان انتقال مستقیم اطلاعات میان حافظه سیستم‌های متصل را با دخالت کمتر پردازنده فراهم می‌کند. این قابلیت باعث کاهش تأخیر ارتباطی و بهبود عملکرد انتقال داده در پردازش‌های توزیع‌شده و زیرساخت‌های ذخیره‌سازی می‌شود.

 مجازی‌سازی با SR-IOV

این آداپتور از فناوری Single Root I/O Virtualization یا SR-IOV پشتیبانی می‌کند و قابلیت ایجاد مجموعاً 512 Virtual Function را دارد. تعداد Virtual Functionهای اختصاص‌یافته به هر پورت قابل تنظیم است.

SR-IOV امکان تقسیم منابع فیزیکی کارت میان چند ماشین مجازی را فراهم می‌کند و مسیر مستقیم‌تری برای دسترسی محیط‌های مجازی به سخت‌افزار شبکه ایجاد می‌کند.

 پردازش سریع بسته با DPDK

کارت شبکه P25960-B21 از Data Plane Development Kit یا DPDK پشتیبانی می‌کند. DPDK مجموعه‌ای از کتابخانه‌ها و درایورها برای پردازش سریع بسته‌های شبکه است و در زیرساخت‌های NFV، فایروال‌های نرم‌افزاری، مسیریابی مجازی و سرویس‌های ابری کاربرد دارد.

معماری ConnectX-6 Dx می‌تواند نرخ پردازش بالایی را همراه با کاهش استفاده از منابع پردازنده اصلی ارائه دهد.

فناوری ASAP²

معماری ConnectX-6 Dx از فناوری ASAP² یا Accelerated Switching and Packet Processing بهره می‌برد. این فناوری پردازش مسیر داده سوئیچ‌های مجازی را از پردازنده اصلی به سخت‌افزار کارت شبکه منتقل می‌کند.

ASAP² قابلیت‌های شتاب‌دهی SR-IOV، VirtIO و Open vSwitch را تکمیل کرده و برای شبکه‌های مجازی و زیرساخت‌های Software-Defined طراحی شده است.

شتاب‌دهی تونل‌های شبکه مجازی

کارت Mellanox P25960-B21 از پردازش سخت‌افزاری تونل‌های زیر پشتیبانی می‌کند:
VXLAN
NVGRE
GENEVE
Tunnel Offload بخشی از عملیات Encapsulation و Decapsulation بسته‌های شبکه Overlay را در سطح آداپتور انجام می‌دهد. این قابلیت به کاهش بار پردازشی CPU در محیط‌های ابری و مجازی کمک می‌کند.

مدیریت و توزیع ترافیک شبکه

این آداپتور از فناوری Receive Side Scaling یا RSS پشتیبانی می‌کند که پردازش بسته‌های دریافتی را میان هسته‌های مختلف پردازنده توزیع می‌کند.

پشتیبانی از VMware NetQueue و Microsoft Virtual Machine Queue نیز امکان مدیریت بهتر جریان‌های شبکه مرتبط با ماشین‌های مجازی را فراهم می‌سازد. کارت از پروتکل‌های IPv4 و IPv6 نیز پشتیبانی می‌کند.

قابلیت‌های بوت شبکه

قابلیت‌های بوت شبکه این محصول شامل موارد زیر است:

UEFI PXE Boot

Legacy BIOS PXE Boot

iSCSI Remote Boot در حالت UEFI

این قابلیت‌ها امکان راه‌اندازی سیستم از طریق شبکه، استقرار متمرکز سیستم‌عامل و بوت از منابع ذخیره‌سازی مبتنی بر iSCSI را فراهم می‌کنند.

قابلیت‌های امنیتی

مدل MCX623106AS-CDAT از قابلیت‌های امنیتی زیر برخوردار است:
Hardware Root of Trust
Secure Boot
Authenticated Firmware Updates
Audit Log
Firmware Authentication
Hardware Root of Trust و Secure Boot به اعتبارسنجی Firmware و جلوگیری از اجرای کدهای دست‌کاری‌شده کمک می‌کنند. در نسخه AS-CDAT قابلیت Secure Boot فعال است، اما شتاب‌دهی سخت‌افزاری Crypto ارائه نمی‌شود.

توان مصرفی

توان مصرفی معمول کارت P25960-B21 برابر با 13 وات و حداکثر توان آن برابر با 18.4 وات است.

این مقدار برای یک آداپتور Stand-up دوپورتی 100GbE با رابط PCIe 4.0 x16 و قابلیت‌های پیشرفته RDMA، مجازی‌سازی و Offload تعریف شده است.

ابعاد کارت

ابعاد آداپتور MCX623106AS-CDAT برابر با 142 × 68.9 میلی‌متر است. این محصول با فرم Stand-up و براکت Tall عرضه می‌شود و دو کانکتور QSFP56 را در اختیار شبکه قرار می‌دهد.

کاربرد کارت شبکه Mellanox MCX623106AS-CDAT

این کارت برای رایانش ابری، مجازی‌سازی متراکم، شبکه‌های ذخیره‌سازی، انتقال داده‌های حجیم، پردازش‌های هوش مصنوعی، زیرساخت‌های HPC، ارتباطات RoCE و شبکه‌های Software-Defined مناسب است. دو پورت 100GbE امکان تفکیک ترافیک، ایجاد مسیر افزونه یا دستیابی به پهنای باند بسیار بالا را فراهم می‌کنند.

مزایای کارت شبکه P25960-B21

مهم‌ترین مزیت این محصول، ارائه دو پورت 100GbE روی یک آداپتور PCIe 4.0 x16 است. پشتیبانی از چندین سرعت شبکه، امکان استفاده از کارت را در زیرساخت‌هایی با نرخ‌های انتقال متفاوت فراهم می‌کند.

قابلیت‌های RoCEv1 و RoCEv2، SR-IOV با 512 Virtual Function، DPDK، RSS، ASAP² و Tunnel Offload نیز این کارت را برای شبکه‌های مجازی، ارتباطات کم‌تأخیر و پردازش حجم بالای داده آماده می‌کنند. قابلیت‌های Hardware Root of Trust، Secure Boot و به‌روزرسانی‌های احراز هویت‌شده نیز امنیت Firmware آداپتور را تکمیل می‌کنند.

جمع‌بندی

کارت شبکه Mellanox MCX623106AS-CDAT Ethernet 100Gb 2-port QSFP56 Adapter for HPE با پارت نامبر P25960-B21 یک آداپتور شبکه دوپورتی از خانواده NVIDIA ConnectX-6 Dx است. این کارت دو اتصال QSFP56 با سرعت حداکثر 100GbE و رابط PCI Express 4.0 x16 را ارائه می‌دهد.

پشتیبانی از سرعت‌های 1 تا 100GbE، فناوری RoCE، مجازی‌سازی SR-IOV، پردازش DPDK، شتاب‌دهی تونل‌های شبکه و قابلیت‌های امنیتی سخت‌افزاری، P25960-B21 را به گزینه‌ای قدرتمند برای شبکه‌های پرسرعت، زیرساخت‌های ابری و پردازش‌های داده‌محور تبدیل کرده است.
