HPE SN1610Q 32Gb 2-port Fibre Channel Host Bus Adapter

ویژگی‌های کلیدی

مدل: HPE SN1610Q
تعداد پورت: 2 پورت Fibre Channel
سرعت هر پورت: 32Gb/s
تعداد کانال: Dual Channel
رابط اتصال به سرور: PCIe 4.0 x8
Auto-negotiation در سرعت‌های 32/16/8Gb/s
پشتیبانی از FCP
پشتیبانی از FC-NVMe
پهنای باند مجموع دو پورت: تا 12,800MB/s
دو ترنسیور 32Gb Shortwave همراه کارت
نوع اتصال نوری: SFP+
کانکتور کابل: LC
پشتیبانی از VM-ID و QoS
پشتیبانی از T10 Protection Information
پشتیبانی از Forward Error Correction
Hardware Root of Trust و Secure Firmware Update

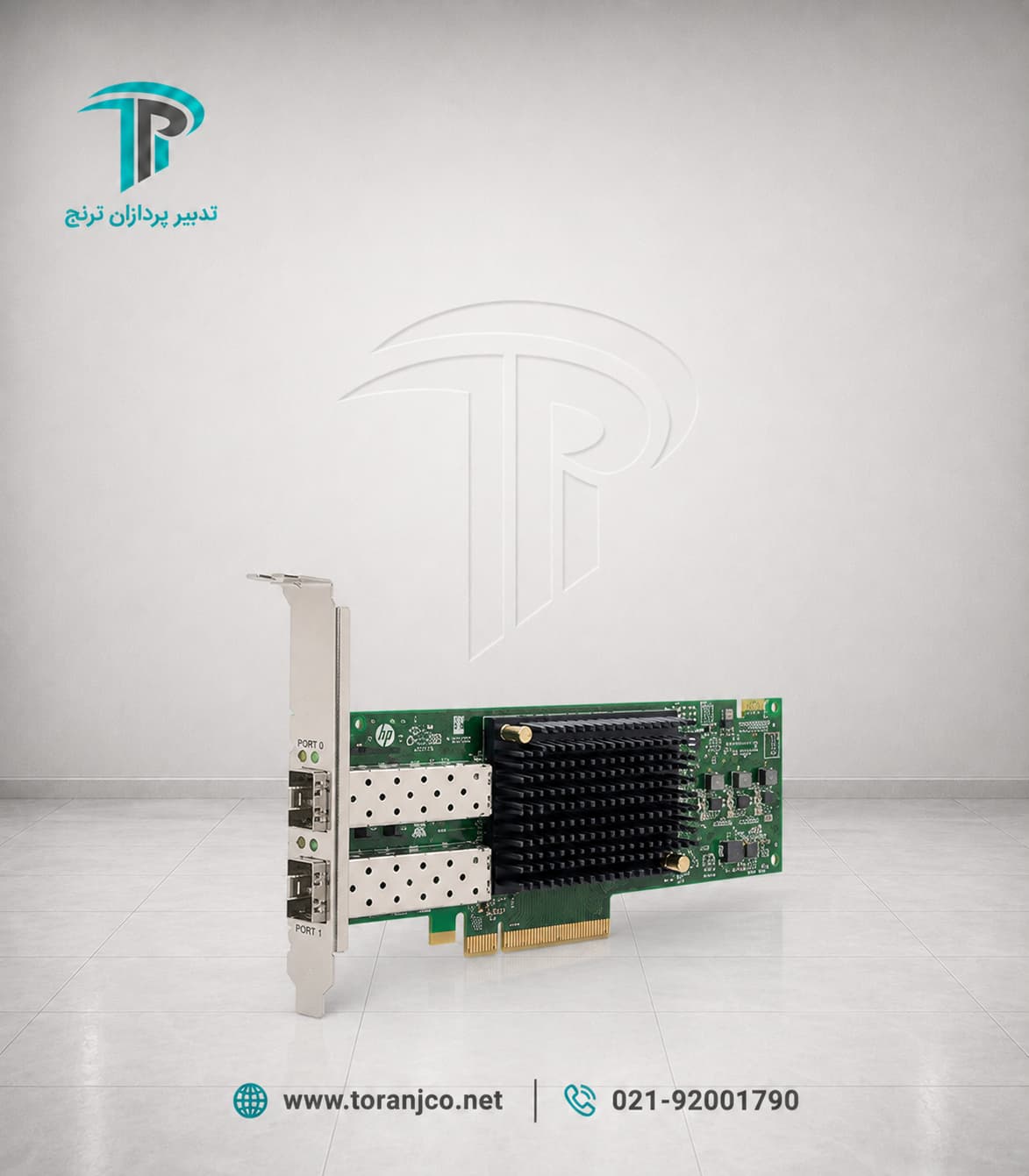

کارت HBA سرور HPE SN1610Q 32Gb 2-port Fibre Channel مدل R2E09A

معرفی HPE SN1610Q R2E09A

کارت HPE SN1610Q R2E09A یک Fibre Channel HBA دوپورته از خانواده SN1600 شرکت HPE است. این کارت داخل سرور نصب می‌شود و وظیفه ایجاد ارتباط پرسرعت میان سرور و Storageهای اشتراکی در شبکه SAN را بر عهده دارد. HPE پارت نامبر R2E09A را به‌طور مشخص برای نسخه SN1610Q Dual Port با دو کانال 32GFC ثبت کرده است.

وجود دو پورت در این مدل امکان طراحی دو مسیر Fibre Channel را فراهم می‌کند. در یک SAN سازمانی می‌توان این پورت‌ها را در مسیرهای مجزا به Switch و Storage متصل کرد تا معماری ارتباطی انعطاف‌پذیرتر و مقاوم‌تری ایجاد شود؛ البته افزونگی کامل به طراحی کل SAN و تنظیم Multipathing نیز وابسته است. HPE طراحی Dual Path را برای زیرساخت‌های Fibre Channel با دسترس‌پذیری بالا توصیه می‌کند.

دو پورت Fibre Channel با سرعت 32Gb/s

R2E09A دارای دو پورت 32Gb Fibre Channel است و هر دو کانال می‌توانند برای انتقال ترافیک Storage مورد استفاده قرار گیرند. HPE برای HBAهای دوپورته 32GFC این خانواده پهنای باند مجموع تا 12,800MB/s را روی دو پورت اعلام کرده است.

پورت‌های این کارت از Auto-negotiation در سرعت‌های 32، 16 و 8Gb/s پشتیبانی می‌کنند. بنابراین اگر کارت به Switch یا زیرساختی با نسل قبلی Fibre Channel متصل شود، لینک می‌تواند با سرعت مشترک پشتیبانی‌شده کار کند. HPE همچنین سازگاری HBAهای 32Gb این خانواده با تجهیزات Fibre Channel نسل 64Gb را ذکر می‌کند؛ این سازگاری به معنی کار کردن خود پورت R2E09A با سرعت 64Gb نیست و سرعت پورت همچنان حداکثر 32GFC است.

رابط PCIe 4.0 x8

ارتباط HPE SN1610Q با سرور از طریق PCI Express 4.0 x8 انجام می‌شود. HPE برای تمام HBAهای SN1600 این خانواده استفاده از هشت Lane نسل چهارم PCIe را ثبت کرده است. این رابط پهنای باند مناسبی برای مدیریت هم‌زمان ترافیک دو پورت 32Gb Fibre Channel فراهم می‌کند.

برای نصب کارت، مدل سرور و Slot PCIe در دسترس باید بررسی شوند. دیتاشیت فعلی R2E09A پلتفرم‌های منتخب HPE ProLiant ML و DL Gen10، Gen10 Plus و Gen11 و همچنین HPE Alletra Storage Server 4110، 4120 و 4140 را فهرست می‌کند؛ در QuickSpecs فعلی برخی سرورهای جدیدتر HPE نیز همین SKU دیده می‌شود، بنابراین بررسی مدل دقیق سرور بهترین روش برای تأیید سازگاری است.

دو ترنسیور 32Gb و کانکتور LC

یکی از مزیت‌های مهم R2E09A این است که به‌عنوان یک HBA دوپورته با دو ترنسیور 32Gb Shortwave عرضه می‌شود. HPE در مشخصات فعلی توضیح می‌دهد که HBAهای Dual Port این خانواده دو SFP متناسب با سرعت کارت دارند و برای SN1610Q دوپورته نیز دو ترنسیور 32Gb از پیش روی کارت در نظر گرفته شده‌اند.

نوع رسانه استاندارد این مدل Shortwave / Multi-mode و اتصال کارت از نوع SFP+ است. کابل فیبر نوری با کانکتور LC به کارت متصل می‌شود. HPE برای ارتباط Shortwave از فیبر 50 میکرون استفاده می‌کند و طول لینک تا 100 متر را برای طراحی‌های پشتیبانی‌شده این خانواده ذکر کرده است.

پشتیبانی از FC-NVMe و FCP

HPE SN1610Q علاوه بر Fibre Channel Protocol یا FCP از NVMe over Fibre Channel یا FC-NVMe نیز پشتیبانی می‌کند. بنابراین این کارت را می‌توان هم برای Storageهای سنتی مبتنی بر FCP/SCSI و هم برای زیرساخت‌هایی که از NVMe روی شبکه Fibre Channel استفاده می‌کنند به کار گرفت.

HPE اعلام می‌کند HBAهای 32Gb این سری قادرند ترافیک FCP و FC-NVMe را روی پورت‌های خود اجرا کنند. این ویژگی برای دیتاسنترهایی اهمیت دارد که قصد دارند از Storageهای SSD و NVMe جدیدتر استفاده کنند ولی همچنان Fibre Channel Fabric موجود خود را حفظ کنند.

مناسب برای دیتابیس و مجازی‌سازی

HPE برای SN1610Q عملکردی تا 2 میلیون IOPS را در سطح این مدل اعلام کرده است. پهنای باند بالا و تأخیر پایین Fibre Channel برای بارهایی مانند دیتابیس، ERP، سیستم‌های مالی، سیستم‌های رزرو و محیط‌های بزرگ Virtual Server مناسب است.

این کارت همچنین از VM-ID و QoS پشتیبانی می‌کند. VM-ID امکان دید بهتر نسبت به ترافیک ماشین‌های مجازی در SAN را فراهم می‌کند و QoS نیز برای اولویت‌بندی و تخصیص پهنای باند در محیط‌هایی با بارهای کاری متعدد کاربرد دارد. این قابلیت‌ها SN1610Q را برای سرورهای مجازی‌سازی با تراکم VM بالا مناسب می‌کنند.

قابلیت‌های سازمانی و حفاظت از داده

R2E09A از T10 Protection Information یا T10-PI پشتیبانی می‌کند که در کنار Storageهای سازگار برای افزایش صحت داده در مسیر I/O استفاده می‌شود. HPE همچنین Forward Error Correction یا FEC را در 32GFC برای اصلاح خودکار برخی خطاهای انتقال و افزایش پایداری ارتباط به کار می‌گیرد.

قابلیت Hardware Root of Trust نیز در SN1610Q وجود دارد و برای بررسی صحت و اصالت Firmware کارت استفاده می‌شود. Secure Firmware Update، D-Port Diagnostics و Read Diagnostic Parameters از دیگر امکانات این خانواده هستند که به مدیریت Firmware و عیب‌یابی کابل، Optics و لینک Fibre Channel کمک می‌کنند.

پشتیبانی سیستم‌عامل

در مشخصات فعلی خانواده Generation 7 این HBA، سیستم‌عامل‌های Microsoft Windows Server، Red Hat Enterprise Linux، VMware ESXi و SUSE Linux Enterprise Server پشتیبانی می‌شوند. HPE برای نسخه‌های دقیق سیستم‌عامل، Driver و Firmware توصیه می‌کند سازگاری پیکربندی نهایی با اطلاعات مربوط به همان سرور و Storage بررسی شود.

کاربرد کارت HBA سرور HPE R2E09A

کارت HPE SN1610Q R2E09A برای اتصال سرور به Fibre Channel SAN، دیتابیس‌های سازمانی، ERP، سیستم‌های مالی، مجازی‌سازی، Storageهای Flash، Backup/Restore و زیرساخت‌های FC-NVMe مناسب است. Fibre Channel و FC-NVMe به دلیل ماهیت Block Storage برای این نوع بارهای داده‌محور کاربرد گسترده‌ای دارند.

وجود دو پورت نیز این مدل را برای معماری‌هایی مناسب می‌کند که علاوه بر پهنای باند، به مسیرهای ارتباطی مجزا در SAN نیاز دارند. در چنین طراحی‌هایی می‌توان هر پورت را به Fabric متفاوتی متصل کرد، مشروط بر اینکه Switch، Storage و Multipathing سرور نیز به شکل صحیح پیکربندی شده باشند.

مزایای کارت HPE SN1610Q R2E09A

مهم‌ترین مزیت این کارت ترکیب دو پورت 32Gb Fibre Channel با رابط PCIe 4.0 x8 است. پشتیبانی از سرعت‌های 32/16/8Gb/s نیز امکان استفاده از کارت در SANهای موجود و ارتقای مرحله‌ای زیرساخت را فراهم می‌کند.

دو ترنسیور 32Gb Shortwave، کانکتور LC، پشتیبانی از FC-NVMe و FCP و قابلیت‌هایی مانند VM-ID، QoS، T10-PI، FEC و Hardware Root of Trust نیز مجموعه امکانات سازمانی این HBA را تکمیل می‌کنند.

جمع‌بندی

کارت HPE SN1610Q 32Gb 2-port Fibre Channel Host Bus Adapter با پارت نامبر R2E09A یک HBA سازمانی دوپورته برای ارتباط سرور با شبکه Fibre Channel SAN است. این مدل دارای دو کانال 32GFC، رابط PCIe 4.0 x8، Auto-negotiation در سرعت‌های 32/16/8Gb/s و دو ترنسیور Shortwave است.

پشتیبانی از FCP و FC-NVMe، پهنای باند مجموع تا 12,800MB/s روی دو پورت و امکانات مرتبط با مجازی‌سازی، صحت داده و امنیت Firmware باعث می‌شوند R2E09A برای دیتابیس، مجازی‌سازی و زیرساخت‌های Enterprise Storage انتخاب مناسبی باشد.
