HPE SN1700E 64Gb 2-port Fibre Channel Host Bus Adapter

ویژگی‌های کلیدی

مدل: HPE SN1700E
پارت نامبر: R7N78A
نوع کارت: Fibre Channel Host Bus Adapter
تعداد پورت: 2 پورت
سرعت هر پورت: 64Gb/s Fibre Channel
تعداد کانال: Dual Channel
رابط اتصال به سرور: PCIe Gen4 x8
سازگار با PCIe Gen3
پشتیبانی از FCP
پشتیبانی از FC-NVMe
سازگار با شبکه‌های 32Gb و 16Gb Fibre Channel
دو ترنسیور 64Gb Shortwave همراه کارت
نوع کانکتور: SFP+
اتصال کابل فیبر نوری: LC
پشتیبانی از کابل‌های OM3 و OM4 Shortwave
حداکثر توان مصرفی: 13.3 وات

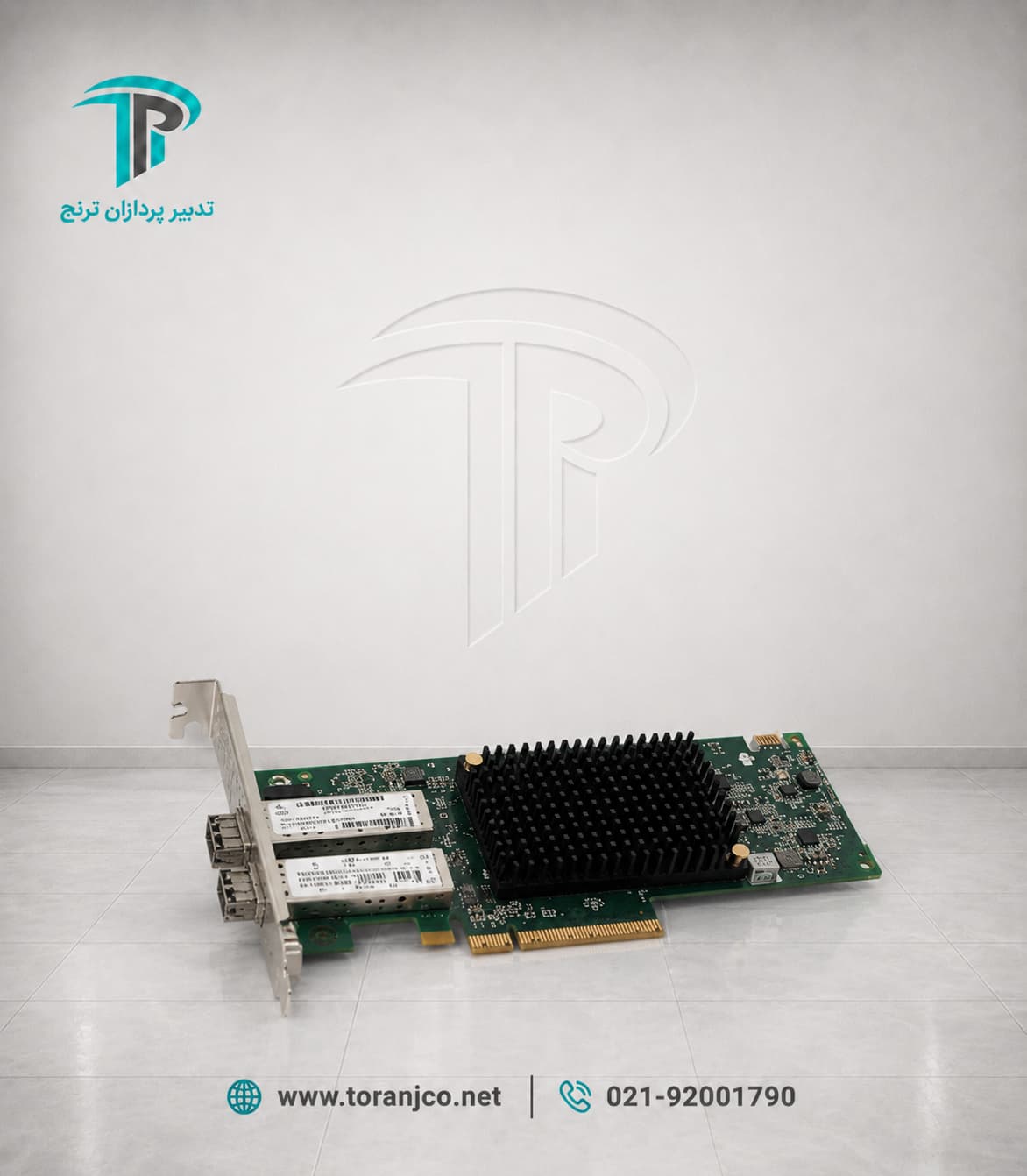

کارت HBA سرور HPE SN1700E 64Gb 2-port Fibre Channel مدل R7N78A

معرفی HPE SN1700E R7N78A

کارت HPE SN1700E R7N78A یک Fibre Channel HBA دوپورته از نسل 64GFC است که برای ایجاد ارتباط پرسرعت بین سرور و تجهیزات ذخیره‌سازی SAN طراحی شده است. HPE این پارت نامبر را به‌طور مشخص به نسخه SN1700E Dual Port اختصاص داده و برای هر دو کانال آن سرعت 64GFC را ثبت کرده است.

دوپورته بودن کارت امکان طراحی دو مسیر Fibre Channel را فراهم می‌کند؛ قابلیتی که در معماری‌های SAN سازمانی برای ایجاد مسیرهای مستقل بین Server، FC Switch و Storage اهمیت زیادی دارد. برای دستیابی به افزونگی واقعی، سایر اجزای SAN و Multipathing سیستم‌عامل نیز باید متناسب با این معماری پیکربندی شوند.

دو پورت Fibre Channel با سرعت 64Gb/s

R7N78A دارای دو پورت Fibre Channel با سرعت 64Gb/s است. HPE اعلام می‌کند خانواده 64GFC نسبت به نسل 32Gb تا دو برابر پهنای باند نسل قبلی را ارائه می‌دهد و در عین حال برای کار در شبکه‌های Fibre Channel با سرعت 32Gb و 16Gb نیز طراحی شده است.

این موضوع به‌ویژه هنگام ارتقای تدریجی SAN اهمیت دارد؛ زیرا می‌توان HBA نسل جدید را در زیرساختی که هنوز بخشی از Switchها یا Storageهای آن 32GFC یا 16GFC هستند به کار گرفت. سرعت واقعی لینک در چنین شرایطی مطابق قابلیت مشترک تجهیزات دو سمت ارتباط تعیین می‌شود.

HPE حداکثر Throughput هر پورت این خانواده را 12,800MB/s به‌صورت Full Duplex اعلام می‌کند. Full Duplex به معنی انتقال هم‌زمان داده در هر دو جهت است و نباید این عدد را با سرعت اسمی 64Gb/s یک‌طرفه پورت یکسان در نظر گرفت.

رابط PCIe Gen4 x8

اتصال SN1700E به سرور از طریق PCI Express Gen4 x8 انجام می‌شود. HPE برای نسخه‌های تک‌پورت و دوپورت سری SN1700 از هشت Lane نسل چهارم PCIe استفاده کرده و سازگاری با PCIe Gen3 را نیز اعلام کرده است.

رابط PCIe Gen4 x8 پهنای باند کافی برای پردازش ترافیک دو پورت 64GFC را فراهم می‌کند. HPE همچنین پردازش I/O را در این HBAها به‌صورت Offload انجام می‌دهد تا بخشی از بار پردازشی مرتبط با Storage از CPU سرور برداشته شده و تأخیر ارتباط کاهش پیدا کند.

پشتیبانی از FC-NVMe و FCP

یکی از ویژگی‌های مهم R7N78A پشتیبانی از هر دو پروتکل FCP و FC-NVMe است. HPE اعلام می‌کند HBAهای سری SN1700 می‌توانند ترافیک SCSI و NVMe را روی همان زیرساخت Fibre Channel منتقل کنند.

این ویژگی باعث می‌شود کارت فقط محدود به Storageهای سنتی Fibre Channel نباشد و بتوان از آن در زیرساخت‌های مدرن‌تر مبتنی بر NVMe و All-Flash Array نیز استفاده کرد. به همین دلیل SN1700E برای دیتاسنترهایی که قصد ارتقای Storage را دارند اما می‌خواهند شبکه Fibre Channel موجود خود را حفظ کنند گزینه مناسبی محسوب می‌شود.

دو ترنسیور 64Gb و اتصال LC

نسخه دوپورته R7N78A همراه با دو ترنسیور 64Gb Shortwave ارائه می‌شود؛ یعنی برای هر پورت یک Transceiver متناسب با سرعت HBA در نظر گرفته شده است. HPE برای این مدل کانکتور SFP+ و کابل‌های فیبر نوری Shortwave از نوع OM3 و OM4 را ثبت کرده است.

اتصال کابل فیبر نوری به ترنسیور از طریق کانکتور LC انجام می‌شود. برای کابل OM4 در سرعت 64GFC، HPE حداکثر طول لینک Shortwave را تا 100 متر در شرایط تعریف‌شده این خانواده اعلام می‌کند.

در هنگام کابل‌کشی باید نوع Transceiver و کابل در دو سمت ارتباط با یکدیگر هماهنگ باشند؛ HPE تأکید می‌کند اجزای Shortwave و Longwave را نباید روی یک لینک با یکدیگر ترکیب کرد.

مناسب برای دیتابیس و مجازی‌سازی

پهنای باند بالای 64GFC باعث می‌شود SN1700E برای بارهای کاری Storage Intensive مناسب باشد. HPE به‌طور مشخص دیتابیس، ERP، CRM، سیستم‌های مالی، مجازی‌سازی، Media، Backup/Restore و محیط‌های چندسروری را از کاربردهای مناسب Fibre Channel و FC-NVMe معرفی می‌کند.

این کارت همچنین از VM-ID و قابلیت‌های QoS پشتیبانی می‌کند. این امکانات در محیط‌های Virtualization متراکم می‌توانند برای مدیریت و اولویت‌بندی بهتر ترافیک Storage ماشین‌های مجازی در SAN مورد استفاده قرار گیرند.

قابلیت‌های سازمانی و صحت داده

سری SN1700 از T10 Protection Information یا T10-PI برای افزایش صحت داده در ارتباط با Storage Arrayهای سازگار پشتیبانی می‌کند. همچنین Forward Error Correction یا FEC در ارتباط 64GFC برای تشخیص و اصلاح برخی خطاهای انتقال مورد استفاده قرار می‌گیرد.

قابلیت‌هایی مانند D-Port Diagnostics، FC Ping، FC Trace Route، Read Diagnostic Parameters و Link Cable Beaconing نیز برای عیب‌یابی کابل، Optics و لینک‌های Fibre Channel در این خانواده ارائه شده‌اند.

SN1700E همچنین از Secure Firmware Update و Hardware Root of Trust بهره می‌برد تا صحت Firmware در هنگام به‌روزرسانی بررسی شود.

سازگاری با سرورها و سیستم‌عامل‌ها

طبق اطلاعات فعلی HPE برای پارت نامبر R7N78A، این کارت روی پلتفرم‌های منتخب HPE ProLiant، Alletra Storage Server و Cray/Superdome پشتیبانی می‌شود. دیتاشیت فعلی این SKU به‌طور مشخص HPE ProLiant ML و DL Gen11 و HPE Alletra Storage Server 4140 را نیز در میان پلتفرم‌های پشتیبانی‌شده ذکر می‌کند.

در بخش سیستم‌عامل نیز HPE نسخه‌های منتخب Microsoft Windows Server، Red Hat Enterprise Linux، SUSE Linux Enterprise Server و VMware ESXi را برای این خانواده فهرست کرده است. سازگاری نهایی باید با مدل دقیق سرور، سیستم‌عامل، Driver، Firmware و Storage مورد استفاده بررسی شود.

مصرف انرژی

حداکثر توان مصرفی ثبت‌شده برای HPE SN1700E R7N78A برابر با 13.3 وات است. با توجه به دو پورت 64GFC و رابط PCIe Gen4 x8، این میزان توان برای یک HBA دوپورته سازمانی با پهنای باند بالا در نظر گرفته شده است.

کاربرد کارت HBA سرور HPE R7N78A

کارت HPE SN1700E R7N78A برای اتصال سرور به Fibre Channel SAN، دیتابیس‌های سازمانی، محیط‌های مجازی‌سازی، All-Flash Storage، سیستم‌های ERP و CRM، پردازش‌های Data Intensive، Backup/Restore و زیرساخت‌های FC-NVMe گزینه مناسبی است.

دو پورت 64Gb/s به‌ویژه در سرورهایی ارزشمند است که به پهنای باند Storage بالا یا طراحی SAN با مسیرهای مستقل نیاز دارند. در چنین محیطی می‌توان هر پورت را در یک Fabric مجزا به کار گرفت، مشروط بر اینکه سایر بخش‌های معماری SAN نیز برای Multipathing و افزونگی مناسب طراحی شده باشند.

مزایای کارت HPE SN1700E R7N78A

مهم‌ترین مزیت این مدل ترکیب دو پورت 64Gb Fibre Channel با رابط PCIe Gen4 x8 است. این مشخصات پهنای باند بالایی برای ارتباط Server-to-Storage فراهم می‌کنند و در کنار سازگاری با 32GFC و 16GFC، امکان ارتقای مرحله‌ای زیرساخت SAN را نیز به وجود می‌آورند.

پشتیبانی از FC-NVMe و FCP، دو ترنسیور 64Gb Shortwave، اتصال LC، T10-PI، FEC، VM-ID و قابلیت‌های تشخیصی Fibre Channel نیز R7N78A را برای زیرساخت‌های Enterprise Storage به گزینه‌ای کامل و انعطاف‌پذیر تبدیل می‌کند.

جمع‌بندی

کارت HPE SN1700E 64Gb 2-port Fibre Channel Host Bus Adapter با پارت نامبر R7N78A یک HBA سازمانی دوپورته برای ایجاد ارتباط پرسرعت میان سرور و Fibre Channel SAN است. این مدل دارای دو کانال 64GFC، رابط PCIe Gen4 x8، دو ترنسیور 64Gb Shortwave و اتصال LC است.

پشتیبانی از FC-NVMe و FCP، سازگاری با زیرساخت‌های 32Gb و 16Gb Fibre Channel و امکانات سازمانی مرتبط با مدیریت و صحت داده، این کارت را برای دیتابیس، مجازی‌سازی و Storageهای All-Flash مناسب می‌کند.
